3.2 Mehāniskā uzstādīšana
BĪSTAMI
Elektriskās strāvas trieciens
Nāve vai smagi miesas bojājumi
- Pirms sākat darbu ar šo produktu,
izslēdziet barošanas avotu.
- Nodrošiniet, ka barošanas avotu nevar
nejauši ieslēgt.
UZMANĪBU
Ass elements
Nelielas vai vidēji smagas ķermeņa
traumas
- Izmantojiet individuālos aizsardzības
līdzekļus.
- Pārliecinieties, lai personas nevarētu
pieskarties sūkņa darbratam.
Sūkni nedrīkst uzstādīt tā, lai tas karātos
no elektrokabeļa vai izplūdes caurules.
3.2.1 Pamatne
Novietojiet sūkni uz plāksnes vai ķieģeļiem tā, lai
sietfiltrs nesaskartos ar nogulsnēm, dubļiem vai
līdzīgiem materiāliem. Sk. ilustrāciju sadaļā 2.
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

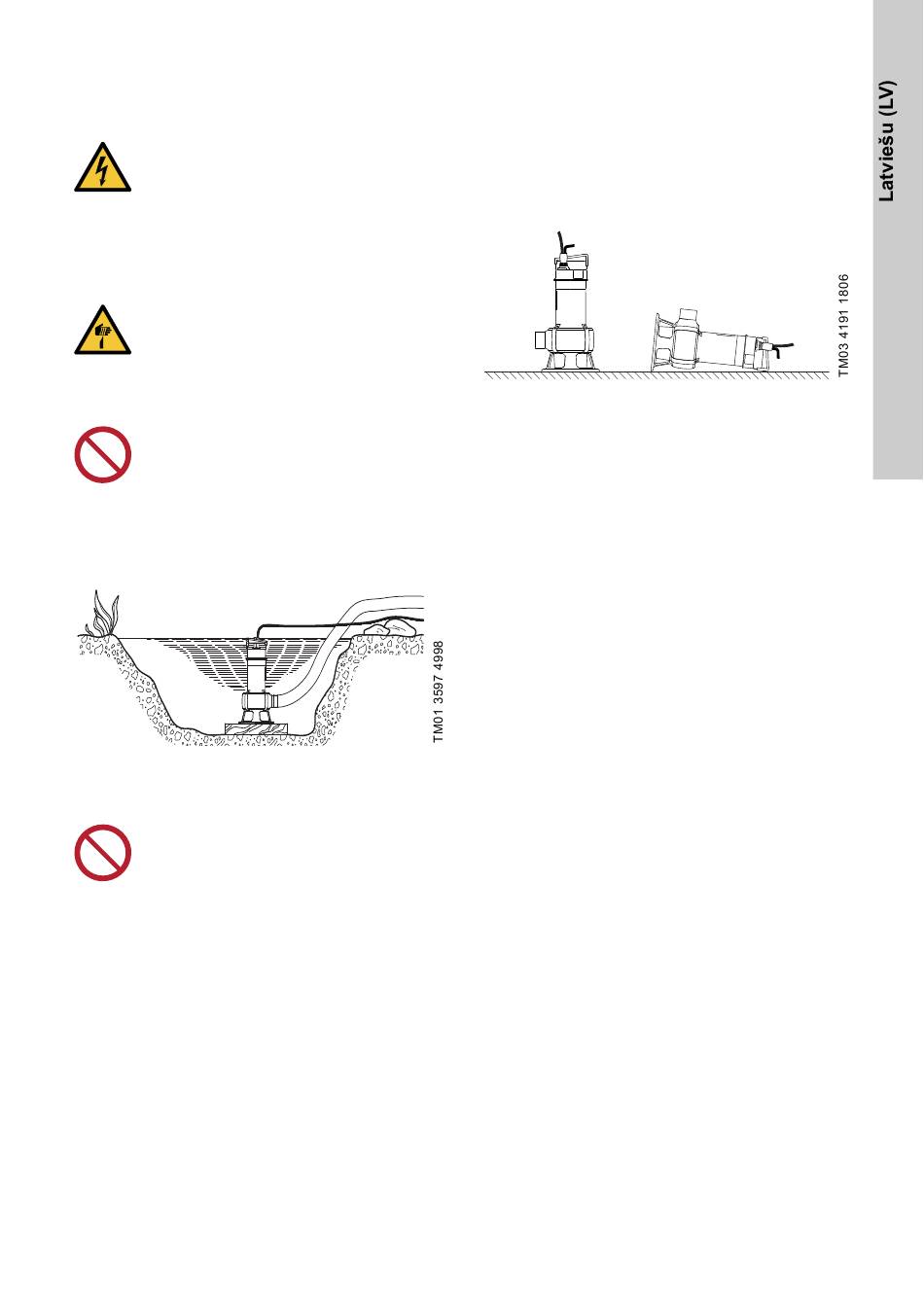

2. ilustr. Sūknis jānovieto uz plāksnes.
3.2.2 Sūkņa pacelšana
Nevelciet un neceliet produktu aiz
barošanas kabeļa.
Celiet sūkni, turot to aiz sūkņa roktura. Neceliet
sūkni, turot to aiz barošanas kabeļa vai izplūdes
caurules vai šļūtenes.
Ja sūknis ir uzstādīts akā vai tvertnē, nolaidiet to un
paceliet ar vada vai ķēdes palīdzību, kas
piestiprināta pie sūkņa roktura.
∙
· · · · · · ·
· · · · ·
· ∙ · · · ·
· · · · · · · ·
· · · · · · ·
· ·
∙ ∙ · · · · ·
· · · · · · · · · ·
· ∙ ∙ · · · ·
· · ·
· ∙ · ·
· · ·
· · · · · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Sūkņa pozicionēšana
Sūkni drīkst izmantot vertikālā vai horizontālā
stāvoklī. Sk. ilustrāciju sadaļā 3.
Pastāvīgas darbības laikā motoram un sūkņa
ieplūdei jābūt pilnībā nosegtam ar sūknējamo
šķidrumu.
Pārtrauktas darbības laikā motoram vienmēr jābūt
līdz pusei iegremdētam sūknējamā šķidrumā.
3. ilustr. Sūkņa pozīcija
Kad caurļvads vai šļūtene ir pievienota, novietojiet
sūkni darba stāvoklī.
Novietojiet sūkni tā, lai sūkņa ieplūdi nebloķētu vai
daļēji bloķētu nogulsnes, dubļi vai līdzīgi materiāli.
Pastāvīgas instalācijas gadījumā pirms sūkņa
uzstādīšanas tvertne jāattīra no nogulsnēm, oļiem,
utt.
3.2.4 Cauruļu savienojums
Pastāvīgas instalācijasgadījumā iesakām izplūdes
caurulē uzstādīt vītņu savienojumu, vienvirziena
vārstu un noslēgvārstu.
3.2.5 Uzstādīšana ar automātiskās fiksācijas
·
savienotājuzmavu
Sk. A un B ilustrācijas sadaļā Appendix.
Stacionārai iekārtai domātos sūkņus var uzstādīt ar
pastāvīgas automātiskās fiksācijas
savienotājuzmavu, un tie var strādāt, būdami pilnīgi
vai daļēji iegremdēti sūknējamā šķidrumā.
1. Tvertnes iekšpusē izurbiet vadsliežu kronšteina
montāžas caurumus un iepriekš nostipriniet
virzošo sliežu kronšteinu ar divām skrūvēm.
2. Novietojiet automātiskās fiksācijas
savienotājuzmavu tvertnes apakšā. Izmantojiet
svērteni, lai noteiktu pareizu novietojumu.
Nostipriniet ar spraišļa bultskrūvēm, kas
paredzētas darbam smagos apstākļos. Ja
tvertnes apakša ir nelīdzena, automātiskās
fiksācijas savienotājuzmava jāatbalsta tā, lai
stiprināšanas laikā tā būtu līdzena.
3. Samontējiet izplūdes cauruļvadu saskaņā ar
vispārpieņemtajām procedūrām, nepakļaujot
cauruļvadu deformācijai un nospriegojumam.
