4. Osadzić szyny prowadnic na czopach dolnej
części autozłącza. W celu ułatwienia sobie
montażu zukosować wewnętrzną stronę szyny
prowadnic. Szyny prowadnic muszą być ściśle
dopasowane do czopów. Zalecamy stosowanie
jako szyn prowadnic rur o średnicy 3/4".
5. Dopasować długość szyn prowadnic do
położenia górnego wspornika.
6. Odkręcić tymczasowo przykręcony wspornik
prowadnic, założyć od góry na prowadnice
i mocno dokręcić do ścianek studzienki.
Prowadnice nie mogą mieć luzu osiowego,
ponieważ wywoływałby on hałas w czasie
pracy pompy.
7. Przed opuszczeniem pompy do studzienki należy
oczyścić jej dno z zanieczyszczeń.
8. Jedną połowę złącza automatycznego
zamontować na króćcu tłocznym pompy. Wsunąć
pazur tej części złącza pomiędzy prowadnice,
a następnie opuścić pompę do studzienki na
łańcuchu. W momencie gdy pompa zostanie
opuszczona do podstawy autozłącza,
automatycznie następuje szczelne połączenie.
9. Zaczepić koniec łańcucha o hak w górnej części
studzienki.
10. Wyregulować długość przewodu zasilającego
silnika poprzez uformowanie zwoju, tak aby nie
uległ uszkodzeniu podczas eksploatacji pompy.
Przymocować zwój kabla do odpowiedniego
zabezpieczenia w górnej części studzienki.
Upewnić się, że kable nie są mocno pozaginane
i ściśnięte.
Koniec kabla nie może być zanurzony
w wodzie, gdyż istnieje niebezpieczeństwo
przeniknięcia wody do silnika.
3.2.6 Instalacja wolnostojąca
Zob. rys. C w rozdziale Appendix.
Przy montażu wolnostojącym, na króćcu tłocznym
pompy zamontować kolano 90 °. Pompę można
połączyć z wężem lub sztywną rurą i zaworami.
Dla ułatwienia serwisu pompy należy na króćcu
tłocznym umieścić elastyczną złączkę lub złącze
umożliwiające łatwe odłączenie.
W przypadku zastosowania węża należy upewnić
się, że nie ulega on załamaniom, a jego średnica
wewnętrzna odpowiada wymiarom króćca tłocznego
pompy.
W przypadku rur sztywnych należy zamontować
kolejno złączkę lub złącze, zawór zwrotny oraz
zawór odcinający (patrząc od strony pompy).
Pompę zanurzyć w cieczy.
Przy montażu pompy na podłożu zamulonym lub
nierównym zalecane jest ustawienie jej na cegłach.
180
3.2.7 Regulacja długości kabla łącznika
pływakowego
W przypadku pomp z łącznikiem pływakowym można
regulować różnicę między poziomem załączania
a wyłączania poprzez zmianę swobodnej długości
kabla między włącznikiem pływakowym a uchwytem
pompy.
• Im dłuższy swobodny koniec kabla, tym większa
różnica między poziomami załączania
i wyłączania.
• Im krótszy koniec kabla, tym mniejsza różnica
pomiędzy poziomami załączania i wyłączania.
Poziom wyłączania musi znajdować się powyżej
króćca wlotowego pompy w celu uniknięcia zassania
powietrza.
L

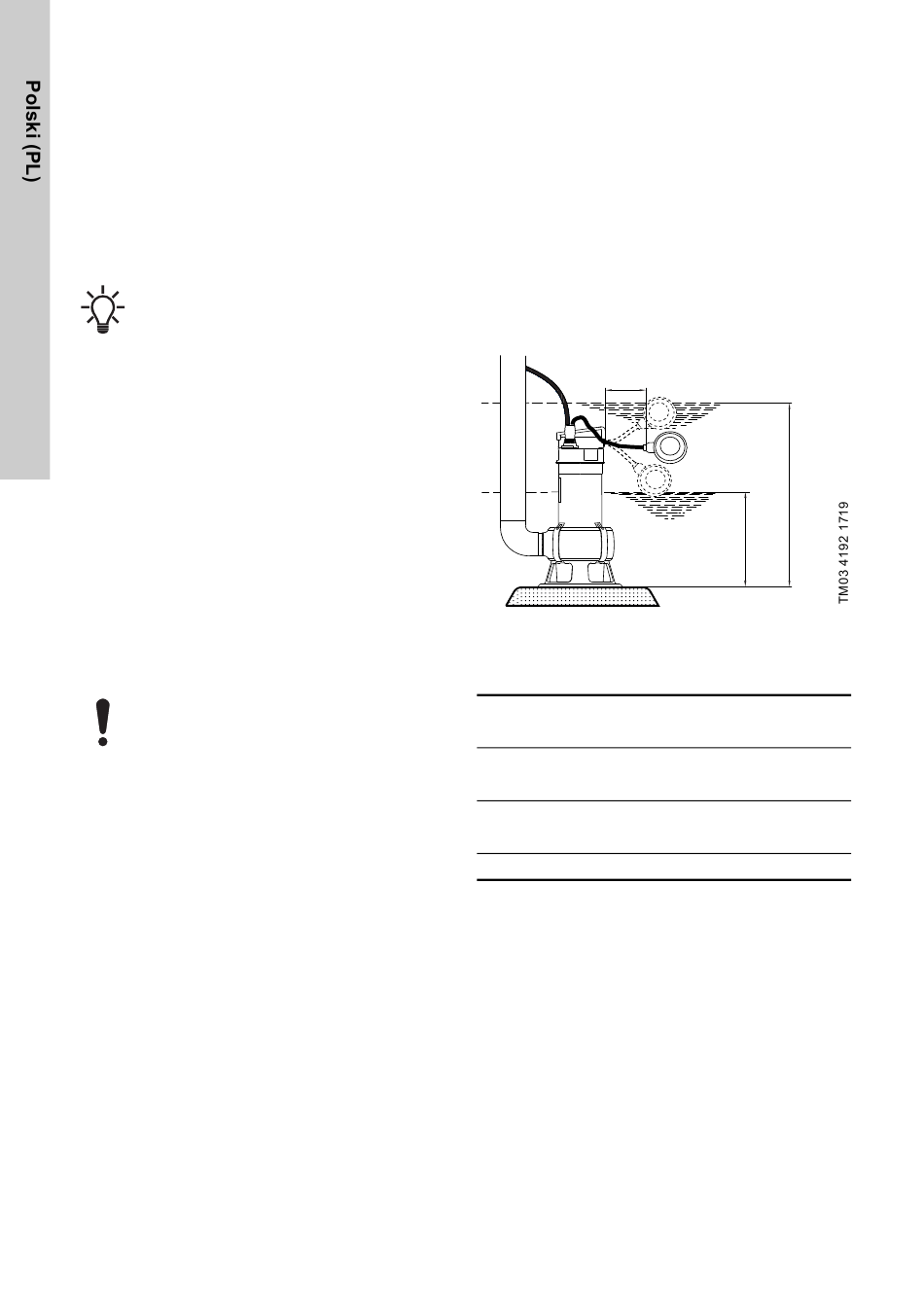

Rys. 4 Poziomy załączania i wyłączania
Poziomy załączania i wyłączania zależą od długości
kabla.
Poziomy załączania i wyłączania modelu Unilift
AP B [mm]
Długość kabla (L)
min. 100 mm
Start
Stop
pompy
500 300
Praca przerywana
Podczas pracy przerywanej silnik musi zawsze być
zanurzony do połowy w tłoczonej cieczy.
Pompa może być uruchamiana na maks. 5 min. co
30 min. w przypadku gdy silnik nie jest zanurzony
w cieczy.
Praca ciągła
Podczas pracy ciągłej silnik i króciec wlotowy pompy
muszą zawsze być całkowicie zanurzone
w pompowanej cieczy.
Start
Stop
Długość kabla (L)
maks. 300 mm
Start
Stop
pompy
550 150
