4. Pričvrstite vodilice na prstenove na donjem dijelu
automatske spojke. Nagnite vodilice da olakšate
montažu. Vodilice moraju čvrsto prijanjati na
prstenove. Preporučujemo cijevi srednje veličine,
3/4" kao vodilice.
5. Prilagodite dužinu vodilica da točno odgovaraju
nosačima na vrhu.
6. Odvijčajte provizorno učvršćen držač klizne
vodilice, montirajte ga na vrh vodilice te konačno
dobro učvrstite na zid jame.
Vodilice ne smiju imati aksijalni pomak jer
bi to moglo uzrokovati buku tijekom rada
crpke.
7. Očistite ostatke u jami prije spuštanja crpke u
jamu.
8. Ugradite polovicu automatske spojnice na izlaz
crpke. Zatim gurnite tračnicu vodilice s polovice
spojke između vodilice, te spustite crpku u jamu
pomoću lanca. Kad crpka dosegne donji dio
automatske spojke, crpka će se automatski
nepropusno spojiti.
9. Kraj lanca pričvrstite na prigodnu kuku na vrhu
jame.
10. Prilagodite dužinu kabela motora namatanjem na
napravu za rasterećenje, kako tijekom rada ne bi
došlo do oštećenja. Pričvrstite potporanj na
pogodnu konzolu na vrhu jame. Provjerite da
kabeli nisu oštro svinuti ili prignječeni.
Kraj kabela ne smije biti potopljen kako
voda ne bi kroz kabel došla do motora.
3.2.6 Samostojeća montaža
Pogledajte sl. C u Appendix
Za samostojeću montažu crpki, namjestite kut od 90
° na strani gdje je ispusni otvor. Crpka može biti
montirana s crijevom ili krutom cijevi i ventilima.
Kako biste olakšali servisiranje crpke, postavite
elastični holender ili spojku na ispusnu cijev radi
lakšeg odvajanja.
Ukoliko se koristi crijevo, osigurajte da crijevo nije
priklješteno i da unutarnji promjer odgovara
ispusnom priključku crpke.
Ako se koristi kruta cijev, spoj ili spojka, nepovratni
ventil i izolacijski ventil moraju se montirati
navedenim redoslijedom, gledano od crpke.
Spustite crpku u tekućinu.
Ukoliko se crpka montira u blatnim uvjetima ili na
neravnom terenu, preporučujemo da poduprete
crpku na opeke.
116
.
3.2.7 Podešavanje duljine kabela za plovnu
sklopku
Za crpke koje imaju plovnu sklopku, razlika nivoa
između startanja i zaustavljanja može se podesiti
mijenjanjem slobodne dužine kabela između držača
crpke i plovne sklopke.
• Veća slobodna dužina kabela daje manje
startanja i zaustavljanja i veću razliku nivoa.
• Smanjena slobodna dužina kabela daje često
startanje i zaustavljanje i manju razliku nivoa.
Razina zaustavlajnja mora biti iznad ulaza crpke
kako bi se sprječio ulazak zraka u crpku.
L

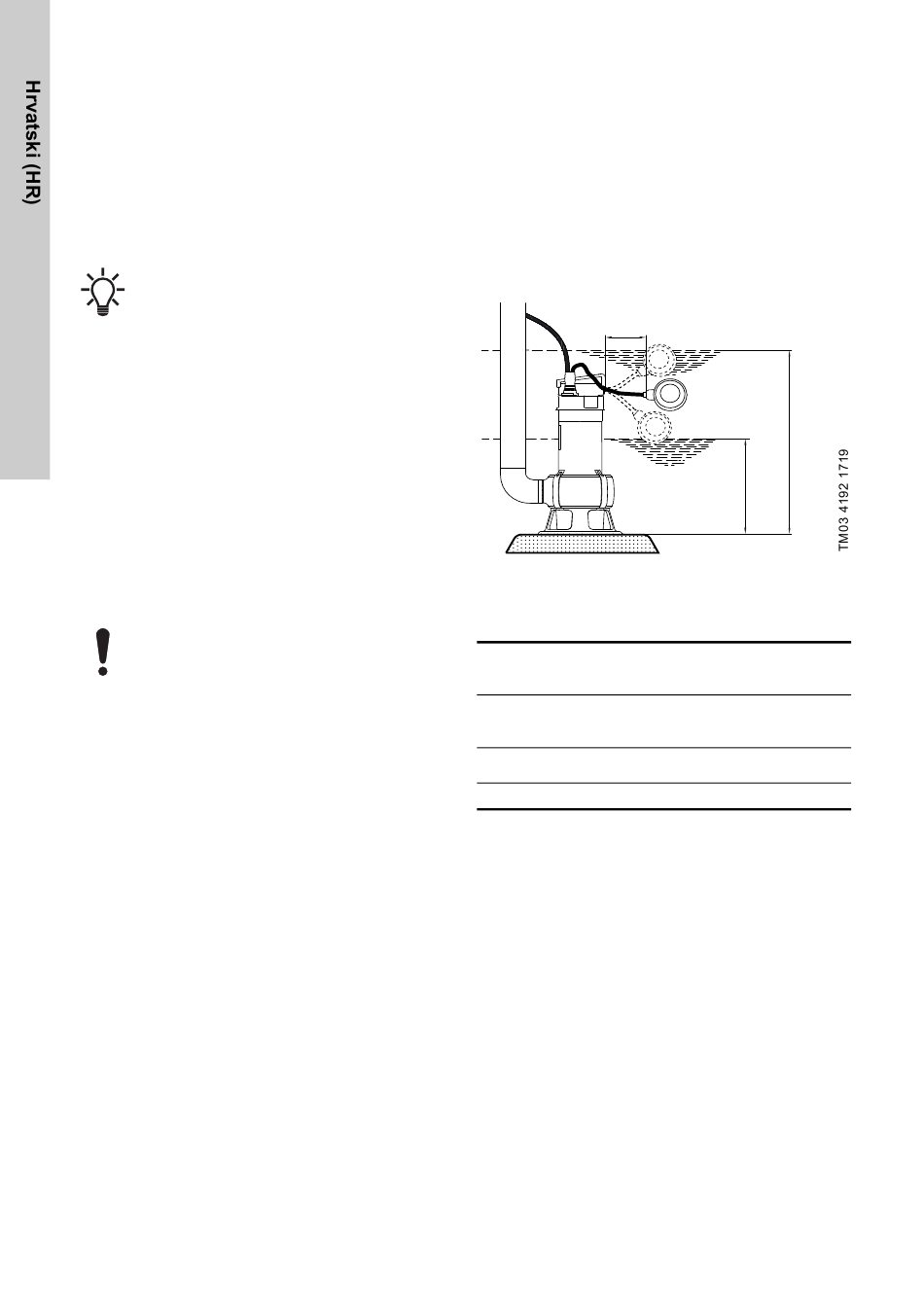

Slika 4 Razina uključivanja i isključivanja
Razine pokretanja i zaustavljanja razlikuju se prema
duljini kabela.
Unilift AP B, razine pokretanja i zaustavljanja
[mm]
Duljina kabela (L)
min. 100 mm
Start Stop
500 300
Rad s prekidima
Tijekom rada s prekidima, motor uvijek mora biti
napola potopljen u dizanu tekućinu.
Crpka može raditi maksimalno 5 minuta unutar 30
minuta a da motor nije potopljen u tekućinu.
Kontinuirani rad
Tijekom kontinuiranog rada, motor i ulaz crpke uvijek
moraju potpuno biti pokriveni dizanom tekućinom.
Start
Stop
Duljina kabela (L)
maks. 300 mm
Start Stop
550 150
