1.2 Uwagi
W instrukcjach montażu i eksploatacji, instrukcjach
bezpieczeństwa i instrukcjach serwisowych
produktów Grundfos mogą występować poniższe
symbole i uwagi.
Zalecenia zawarte w tych instrukcjach
muszą być przestrzegane dla produktów w
wykonaniu przeciwwybuchowym.
Niebieskie lub szare koło z białym
symbolem graficznym wewnątrz oznacza,
że należy wykonać działanie.
Czerwone lub szare koło z poziomym
paskiem, a niekiedy z czarnym symbolem
wewnątrz oznacza, że należy wykonać lub
przerwać działanie.
Nieprzestrzeganie tych zaleceń może być
przyczyną wadliwego działania lub
uszkodzenia urządzenia.
Wskazówki i porady ułatwiające pracę.
2. Odbiór produktu
OSTRZEŻENIE
Spadające przedmioty
Śmierć lub poważne obrażenia ciała
- Podczas odpakowywania utrzymywać
produkt w stabilnym położeniu.
- Stosować środki ochrony osobistej.
2.1 Kontrola produktu
Sprawdzić zgodność odebranego produktu
z zamówieniem.
Sprawdzić, czy napięcie i częstotliwość pracy
produktu odpowiadają napięciu i częstotliwości
w miejscu montażu.
178
3. Montaż produktu
UWAGA
Materiał toksyczny
Niewielkie lub umiarkowane obrażenia
ciała
- Pompa zostanie zakwalifikowana jako
skażona, jeśli była używana do
tłoczenia toksycznej lub szkodliwej dla
zdrowia cieczy.
- Stosować środki ochrony osobistej.
Montaż musi być przeprowadzony przez
odpowiednio przeszkolony personel oraz
zgodnie z odpowiednimi przepisami
lokalnymi.
Zgodnie z normą PN-EN 60335-2-41/
A2:2010 produkt wyposażony w kabel
sieciowy o długości 5 m jest przeznaczony
tylko do użytku wewnątrz pomieszczeń.
3.1 Miejsce montażu
Nad poziomem cieczy zawsze
pozostawiać co najmniej 3 m wolnego
kabla. Z tego powodu głębokość montażu
ograniczona zostaje do 7 m dla pomp
z kablem o długości 10 m oraz do 2 m dla
pomp z kablem o długości 5 m.
3.1.1 Minimalna wielkość wymaganego miejsca
Studzienka lub zbiornik powinny mieć odpowiednią
pojemność, dopasowaną do napływu wody do
studzienki lub zbiornika i osiągów pompy.
Jeśli pompa ma być zainstalowana na stałe
z łącznikiem pływakowym, to minimalne wymiary
studzienki lub zbiornika muszą odpowiadać
podanym na rys. 1 dla umożliwienia swobodnej
zmiany położenia łącznika pływakowego. Łącznik
pływakowy ustawiony na minimalną długość
swobodną kabla. Zob. rozdział
długości kabla łącznika pływakowego.
550 mm

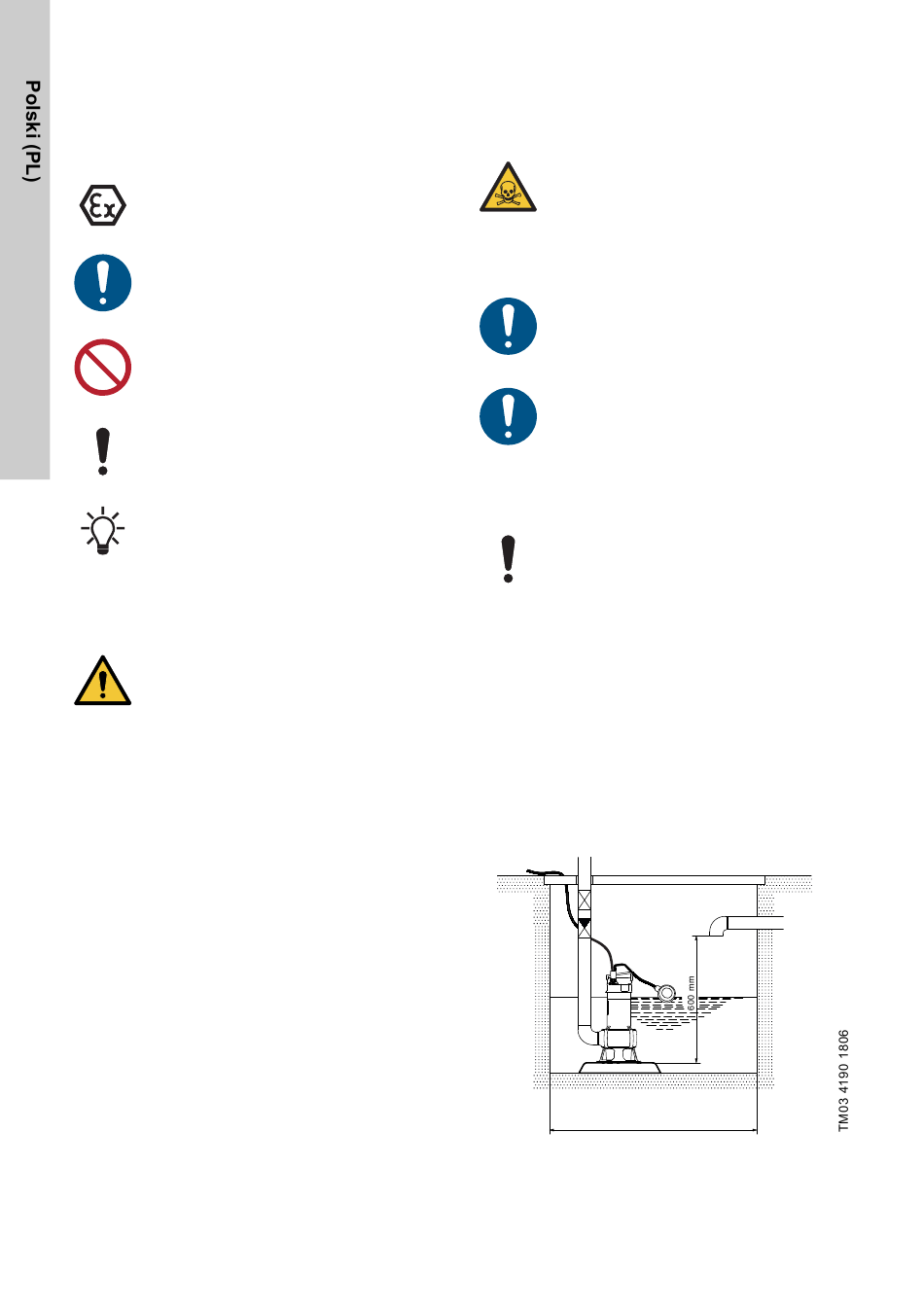

Rys. 1 Minimalne wymiary studzienki przy
ustawieniu długości kabla łącznika
pływakowego na minimum
