1.2 Hinweise

Die folgenden Symbole und Hinweise werden ggf. in
den Montage- und Betriebsanleitungen, Sicherheits-
anweisungen und Serviceanleitungen von Grundfos
verwendet.
Diese Sicherheitsanweisungen sind bei
explosionsgeschützten Produkten unbe-
dingt zu befolgen.
Ein blauer oder grauer Kreis mit einem
weißen grafischen Symbol weist darauf
hin, dass eine Maßnahme ergriffen werden
muss.
Ein roter oder grauer Kreis mit einem dia-
gonal verlaufenden Balken (ggf. mit einem
schwarzen grafischen Symbol) weist dar-
auf hin, dass eine Handlung nicht ausge-
führt werden darf oder gestoppt werden
muss.
Ein Nichtbeachten dieser Sicherheitshin-
weise kann Fehlfunktionen oder Sach-
schäden zur Folge haben.
Tipps und Ratschläge, die das Arbeiten
erleichtern.

2. Anlieferung des Produkts

WARNUNG
Herabfallende Gegenstände
Tod oder ernsthafte Personenschäden
- Sorgen Sie während des Auspackens
für eine stabile Lage des Produkts.
- Tragen Sie eine persönliche Schutzaus-
rüstung.
2.1 Prüfen des Produkts
Überprüfen Sie, ob das gelieferte Produkt der
Bestellung entspricht.
Überprüfen Sie, ob Spannung und Frequenz des
Produkts den Werten am Montageort entsprechen.

3. Installieren des Produkts

VORSICHT
Warnung vor giftigen Stoffen
Leichte oder mittelschwere Personenschä-
den
- Das Produkt gilt als kontaminiert, wenn
es zum Fördern einer gesundheits-
schädlichen oder giftigen Flüssigkeit
eingesetzt wurde.
- Tragen Sie eine persönliche Schutzaus-
rüstung.
38
Die Installation darf nur von speziell
geschultem Personal in Übereinstimmung
mit den örtlich geltenden Vorschriften vor-
genommen werden.
Gemäß DIN EN 60335-2-41/A2:2010 ist
dieses Produkt mit einem 5 Meter langen
Netzkabel nur für die Anwendung im
Innenbereich bestimmt.

3.1 Installationsort

Oberhalb des Flüssigkeitsstands muss
stets ein Kabelüberschuss von mindestens
3 Metern verbleiben. Damit wird die maxi-
male Einbautiefe für Pumpen mit einem 10
Meter langen Kabel auf 7 Meter und für
Pumpen mit einem 5 Meter langen Kabel
auf 2 Meter beschränkt.
3.1.1 Mindest-Platzbedarf
Die Größe des Schachts, des Beckens oder des
Tanks muss an das Verhältnis zwischen Durchfluss
und Pumpenleistung angepasst werden.
Wird die Pumpe mit einem Schwimmerschalter fest
in einem Schacht installiert, müssen die Schacht-,
Becken- oder Tankabmessungen den in
nen Mindestmaßen entsprechen, um die freie
Beweglichkeit des Schwimmerschalters sicherzustel-
len. Der Schwimmerschalter wird an die mindestens
erforderliche freie Kabellänge angepasst. Siehe
Abschnitt 3.2.7 Anpassen der Kabellänge des
Schwimmerschalters.
550 mm

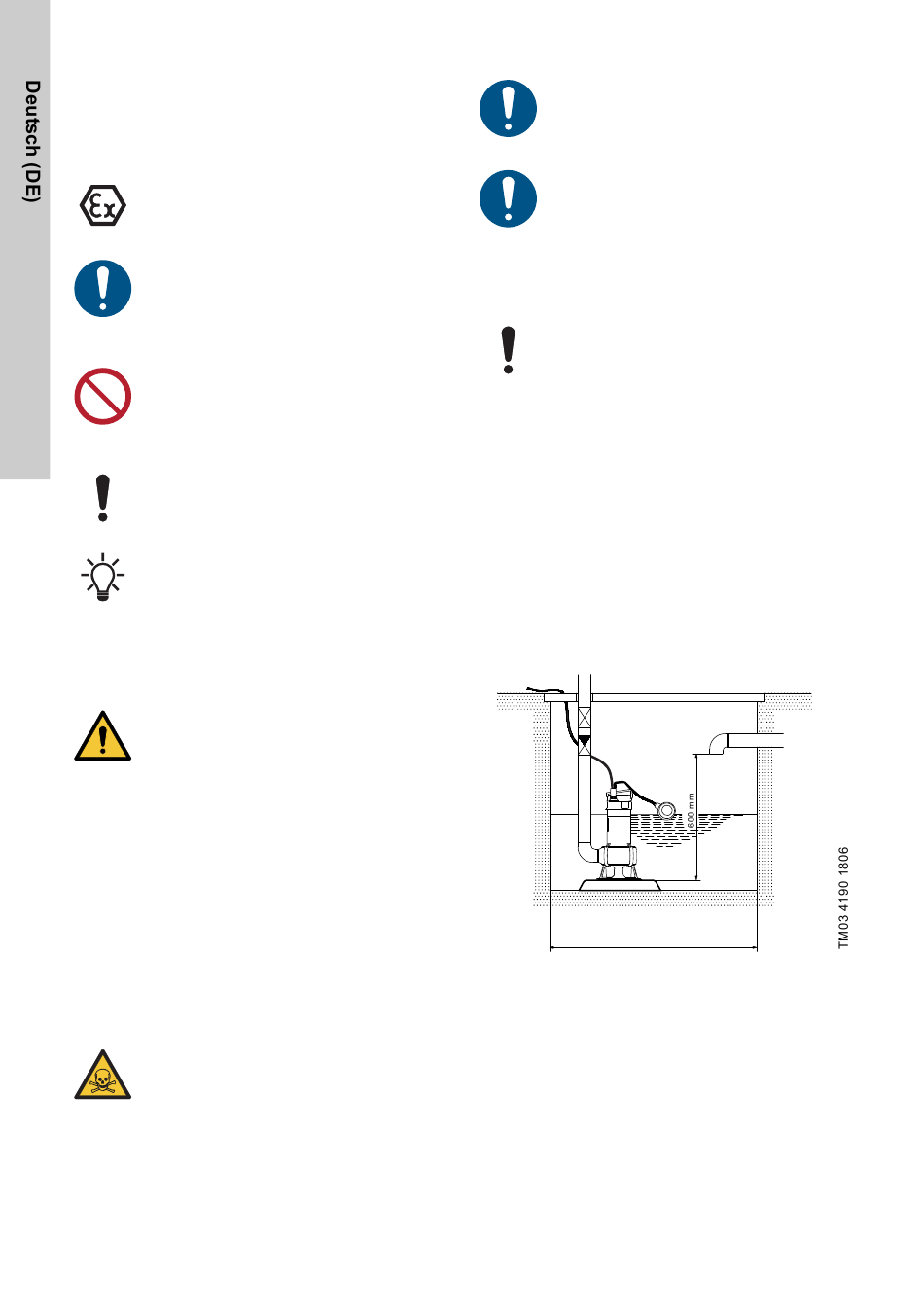

Abb. 1 Mindest-Schachtabmessungen bei
Anpassung des Schwimmerschalters
auf die mindestens erforderliche freie
Kabellänge
1 angegebe-
