1.2 Opmerkingen
De onderstaande symbolen en opmerkingen worden
mogelijk weergegeven in installatie- en bedrijfsin-
structies, veiligheidsinstructies en service-instruc-
ties van Grundfos.
Neem deze instructies in acht voor explo-
sieveilige producten.
Een blauwe of grijze cirkel met een wit gra-
fisch symbool geeft aan dat een actie moet
worden uitgevoerd.
Een rode of grijze cirkel met een diagonale
balk, mogelijk met een zwart grafisch sym-
bool, geeft aan dat een actie niet moet
worden uitgevoerd of moet worden
gestopt.
Als deze instructies niet in acht worden
genomen, kan dit resulteren in technische
fouten en schade aan de installatie.
Tips en advies om het werk gemakkelijker
te maken.
2. Het product ontvangen
WAARSCHUWING
Vallende voorwerpen
Dood of ernstig persoonlijk letsel
- Houd het product in een stabiele positie
tijdens het uitpakken.
- Draag persoonlijke beschermingsmid-
delen.
2.1 Het product inspecteren
Controleer of het ontvangen product overeenkomt
met wat is besteld.
Controleer of het voltage en de frequentie van het
product overeenkomen met het voltage en de fre-
quentie van de installatielocatie.
3. Het product installeren
LET OP
Toxisch materiaal
Licht of middelzwaar persoonlijk letsel
- Als een product is gebruikt in een vloei-
stof die schadelijk voor de gezondheid
of giftig is, wordt het product aange-
merkt als verontreinigd.
- Draag persoonlijke beschermingsmid-
delen.
De installatie dient door speciaal opgeleid
personeel en volgens de lokale voorschrif-
ten te worden uitgevoerd.
Volgens EN 60335-2-41/A2:2010 mag dit
product met netvoedingskabel van 5 meter
alleen worden gebruikt voor binnentoepas-
singen.
3.1 Locatie
Zorg ervoor dat er ten minste 3 m vrije
kabel boven het vloeistofniveau is. Hier-
mee wordt de installatiediepte voor pom-
pen met 10 m kabel tot 7 m beperkt en
voor pompen met 5 m kabel tot 2 m.
3.1.1 Minimale ruimte
Bij de dimensionering van de put, het reservoir of de
tank moet rekening worden gehouden met de relatie
tussen de waterstroom naar de put, het reservoir of
de tank en de pompcapaciteit.
Bij installatie van de pomp in een permanente instal-
latie met een vlotterschakelaar, dienen de minimale
afmetingen van de put conform afb.
vlotterschakelaar vrij kan bewegen. De vlotterscha-
kelaar wordt ingesteld op de minimale vrije kabel-
lengte. Zie paragraaf 3.2.7 De kabellengte van de
vlotterschakelaar aanpassen.
550 mm

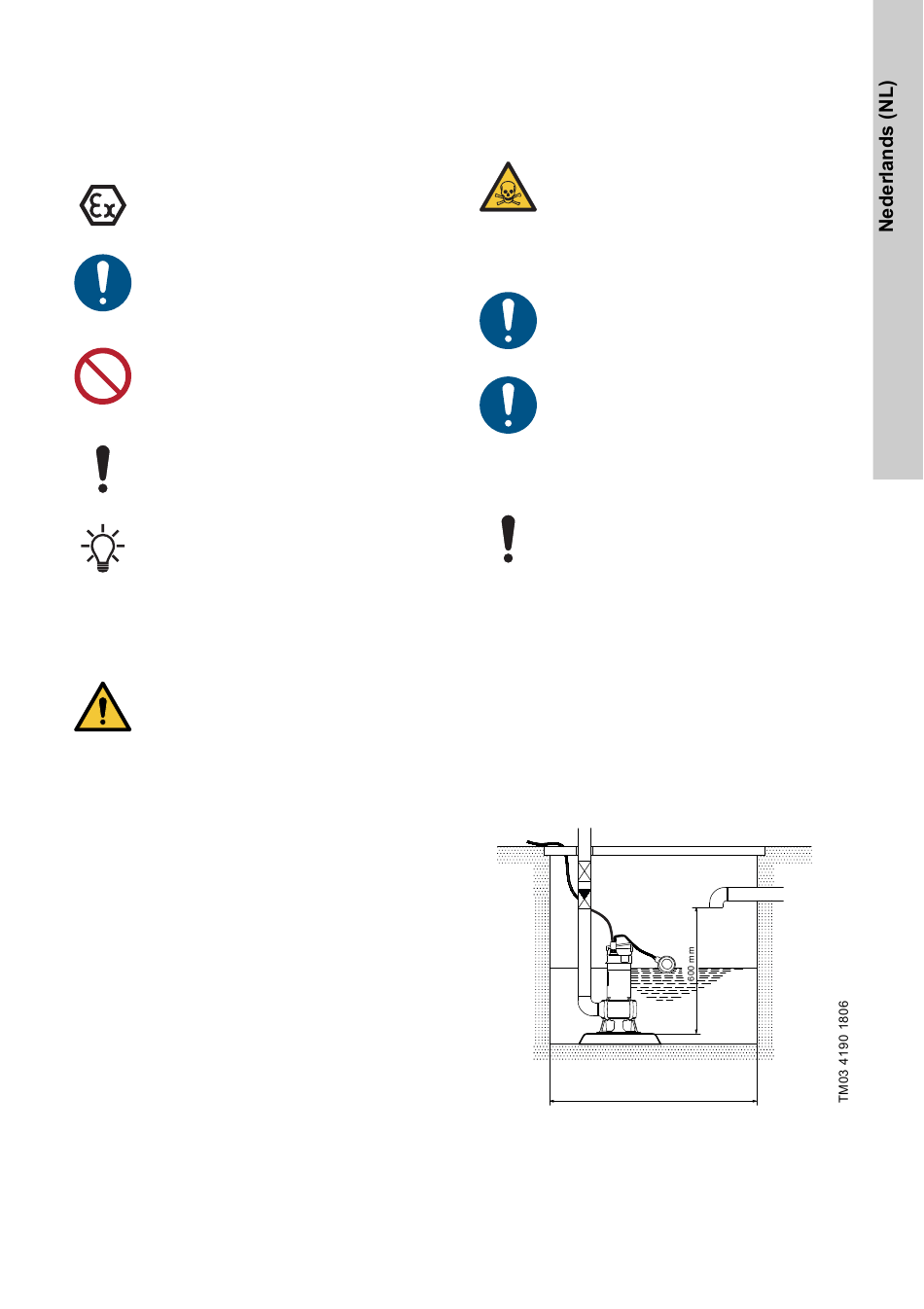

Afb. 1 Minimale afmetingen van de put bij
instelling van de vlotterschakelaar op de
minimale vrije kabellengte
1 te zijn zodat de
