4. Uzvelciet vadotnes uz automātiskās fiksācijas
apakšējās daļas tapām. Lai atvieglotu
uzstādīšanu, sasveriet slīpi vadotņu iekšpusi.
Vadotnēm uz tapām jābūt cieši uzliktām. Iesakām
kā vadotnes izmantot 3/4" vidēja izmēra
caurules.
5. Pielāgojiet vadotņu garumu, lai tās precīzi
atbilstu augšējam kronšteinam.
6. Atskrūvējiet pagaidu piestiprināto virzošo sliežu
kronšteinu, uzstādiet to virzošo sliežu augšpusē
un, visbeidzot, stingri piestipriniet pie tvertnes
sienas.
Virzošajām sliedēm nedrīkst būt nekādas
aksiālas brīvkustības, jo tas var radīt
troksni sūkņa darbības laikā.
7. Pirms sūkņa nolaišanas attīriet tvertni no
gružiem.
8. Sūkņa izplūdei jāuzstāda automātiskā uzmavas
puse. Tad iebīdiet šīs uzmavas vadotnes bīdni
starp virzošajām sliedēm un nolaidiet sūkni
tvertnē, izmantojot ķēdi. Kad sūknis sasniedz
automātiskās fiksācijas savienotājuzmavu, tas
automātiski stingri nofiksējas.
9. Ķēdes gals jāuzkar šahtas augšpusē uz
piemērota āķa.
10. Pielāgojiet motora kabeļa garumu, uztinot to uz
atslogošanas elementa, lai nodrošinātu, ka
kabelis darba laikā netiek bojāts. Piestipriniet
atslogošanas elementu pie piemērota kronšteina
tvertnes augšpusē. Jāpārbauda, vai kabeļi nav
asi izliekti vai saspiesti.
Kabeļa gals nedrīkst būt iegremdēts, jo
ūdens pa to var nokļūt motorā.
3.2.6 Brīvi stāvoša iekārta
Sk. ilustrāciju sadaļā Appendix.
Uzstādot brīvi stāvošus sūkņus, pievienojiet izvadam
90 ° līkumu. Sūkni var uzstādīt ar šļūteni vai stingru
cauruli un vārstiem.
Lai atvieglotu sūkņa apkalpošanu, uzstādiet izplūdes
caurulei elastīgu savienojumu vai savienotājuzmavu,
kas nodrošina vieglu atdalīšanu.
Ja tiek izmantota šļūtene, pārliecinieties, vai šļūtene
nav salocījusies un tās iekšējais diametrs atbilst
izplūdes diametram.
Ja tiek izmantota stingra caurule, skatoties virzienā
no sūkņa, uzstādiet daļas šādā secībā: savienojums
vai uzmava, vienvirziena vārsts un noslēgvārsts.
Nolaidiet sūkni šķidrumā.
Ja sūknis ir uzstādīts dubļainā vietā vai uz
nelīdzenas virsmas, iesakām novietot sūkni uz
ķieģeļiem.
158
3.2.7 Pludiņslēdža kabeļa garuma pielāgošana
Sūkņiem, kas apsrīkoti ar pludiņslēdzi līmeņu
starpību starp ieslēgšanu un izslēgšanu var
noregulēt, mainot brīvo kabeļa garumu starp
pludiņslēdzi un sūkņa rokturi.
• Palielināta brīvā kabeļa garuma gadījumā ir
mazāks ieslēgšanas un izslēgšanas reižu skaits
un liela līmeņu starpība.
• Samazināta brīvā kabeļa garuma gadījumā ir
lielāks ieslēgšanas un izslēgšanas reižu skaits
un maza līmeņu starpība.
Aptures līmenim jābūt virs sūkņa ieplūdes, lai sūknis
neuzņemtu gaisu.
L

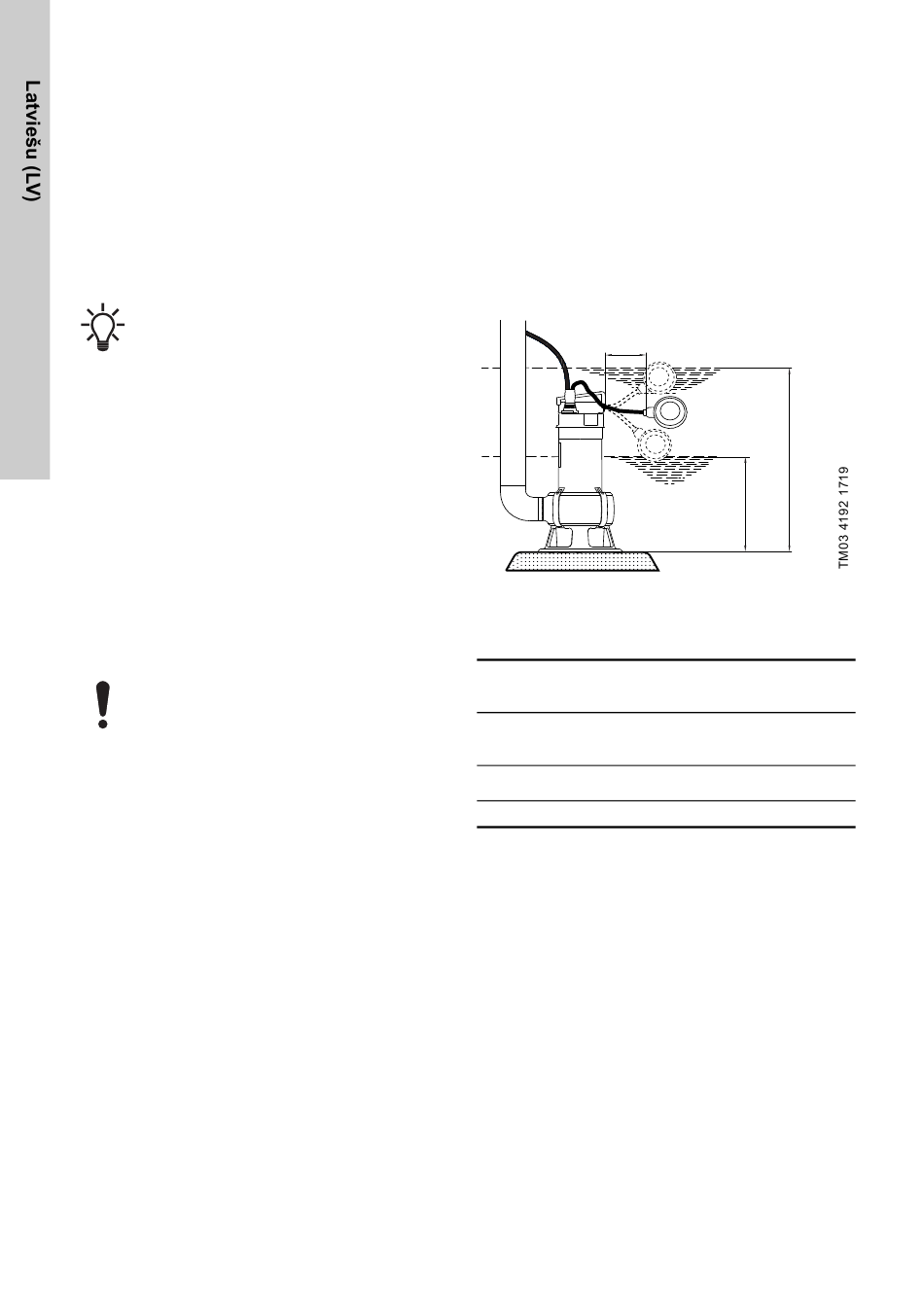

4. ilustr. Ieslēgšanas un izslēgšanas līmeņi
Ieslēgšanas un izslēgšanas līmeņi ir atšķirīgi
atkarībā no kabeļa garuma.
Unilift AP B ieslēgšanas un izslēgšanas līmeņi
[mm]
Kabeļa garums (L)
min. 100 mm
Ieslēgšana Apturēšana Ieslēgšana Apturēšana
500 300
Periodiska darbība
Pārtrauktas darbības laikā motoram vienmēr jābūt
līdz pusei iegremdētam sūknējamā šķidrumā.
Ja motors nav iegremdēts šķidrumā, sūknis drīkst
darboties ne ilgāk kā 5 minūtes 30 minūšu laikā.
Pastāvīga darbība
Pastāvīgas darbības laikā motoram un sūkņa
ieplūdei jābūt pilnībā nosegtam ar sūknējamo
šķidrumu.
Ieslēgšana
Apturēšana
Kabeļa garums (L)
maks. 300 mm
550 150
