4. Schuif de geleidestangen op de nokken van de
autokoppeling. Ontbraam de binnenkant van de
geleidestangen eventueel om bevestiging te ver-
gemakkelijken. De geleidestangen moeten strak
om de nok passen. Wij adviseren 3/4" middel-
dikke leidingen als geleidestangen.
5. Pas de lengte van de geleidestangen aan om
precies te passen op de beugel aan de boven-
kant.
6. Schroef de provisorisch vastgemaakte beugel
van de geleidestang los, plaats deze boven op de
geleidestangen, en bevestig deze uiteindelijk ste-
vig aan de wand van de put.
De geleidebuizen dienen absoluut geen
axiale speling te vertonen, aangezien dit
lawaai veroorzaakt tijdens het bedrijf van
de pomp.
7. Eventueel puin dient uit de put te worden verwij-
derd, voordat u de pomp erin plaatst.
8. Breng de autokoppeling half aan op de persope-
ning van de pomp. Schuif vervolgens de geleide-
stang van deze koppeling half tussen de geleide-
stangen en laat de pomp in de put zakken door
middel van een ketting. Wanneer de pomp het
voetstuk van de voetbocht bereikt, koppelt de
pomp zich vanzelf vast.
9. Hang het uiteinde van de ketting op aan een ste-
vige haak boven in de put.
10. Pas de lengte van de motorkabel aan door deze
op te rollen op een trekontlaster zodat de kabel
niet wordt beschadigd tijdens bedrijf. Maak de
trekontlaster vast aan een stevige beugel
bovenin de put. Zorg dat de kabels niet geknikt of
afgekneld worden.
Het uiteinde van de kabel mag niet worden
ondergedompeld aangezien water dan via
de kabel in de motor kan doordringen.
3.2.6 Vrijstaande opstelling
Zie afb. C in Appendix.
Monteer voor vrijstaande opstelling van de pompen
een bocht van 90 ° aan de persopening. De pomp
kan worden geïnstalleerd met een slang of harde lei-
ding en kleppen.
Om de pomp gemakkelijk te kunnen servicen moet
een flexibele verbinding of koppeling aan de pers-
opening worden gemonteerd om deze gemakkelijk te
kunnen ontkoppelen.
Bij gebruik van een slang zorgt u ervoor dat de slang
niet knikt en dat de inwendige diameter van de slang
overeenkomt met die van de persopening.
Bij gebruik van een stugge leiding bevestigt u de ver-
binding of koppeling, de terugslagklep en de isolatie-
afsluiter in de aangegeven volgorde, bekeken vanaf
de pomp.
Laat de pomp in de vloeistof zakken.
Als de pomp in de modder of op een ongelijke onder-
grond wordt opgesteld, wordt aanbevolen om de
pomp met bakstenen te ondersteunen.
3.2.7 De kabellengte van de vlotterschakelaar
aanpassen
Bij pompen die met een vlotterschakelaar zijn uitge-
rust, kan het niveauverschil tussen start en stop wor-
den ingesteld door de vrije kabellengte tussen het
pomphandvat en de vlotterschakelaar te wijzigen.
• Een grotere vrije kabellengte resulteert in minder
starten en stoppen en een groot niveauverschil.
• Een kortere vrije kabellengte resulteert in meer
starten en stoppen en een klein niveauverschil.
Het uitschakelniveau moet zich boven de pompinlaat
bevinden om te voorkomen dat de pomp lucht aan-
zuigt.
L

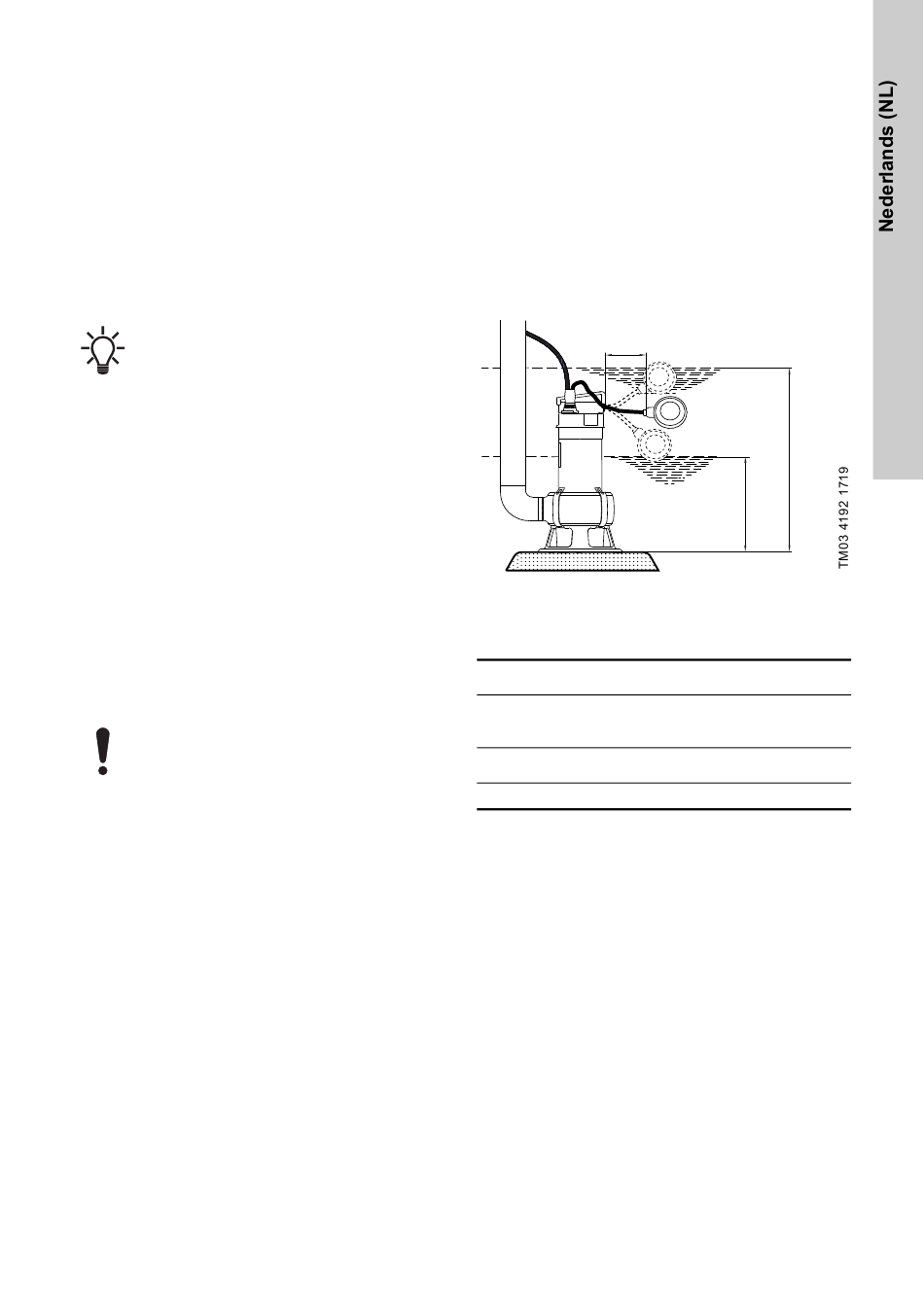

Afb. 4 In- en uitschakelniveaus
Het inschakel- en uitschakelniveau variëren afhanke-
lijk van de kabellengte.
In- en uitschakelniveaus van Unilift AP B [mm]
Kabellengte (L)
min. 100 mm
Start Stop
500 300
Periodiek bedrijf
Tijdens periodiek bedrijf moet de motor altijd volledig
zijn ondergedompeld in de verpompte vloeistof.
De pomp mag maximaal 5 minuten per 30 minuten
werken zonder dat de pomp is ondergedompeld in
de vloeistof.
Continu bedrijf
Tijdens continu bedrijf moeten de motor en de pom-
pinlaat altijd volledig zijn ondergedompeld in de ver-
pompte vloeistof.
Start
Stop
Kabellengte (L)
max. 300 mm
Start Stop
550 150
