1.2 Note
I simboli e le note di seguito possono essere visua-
lizzati nelle istruzioni di installazione e funziona-
mento di Grundfos, nelle istruzioni di sicurezza e
nelle istruzioni di servizio.
Osservare queste istruzioni per i prodotti
antideflagranti.
Un cerchio blu o grigio con un simbolo gra-
fico bianco indica che deve essere intra-
presa un'azione per evitare un rischio.
Un cerchio rosso o grigio con una barra
diagonale, possibilmente con un simbolo
grafico nero, indica che non deve essere
instrapresa un'azione o deve essere arre-
stata.
La mancata osservanza di queste istru-
zioni potrebbe provocare danni alle appa-
recchiature o funzionamento irregolare.
Suggerimenti e consigli per agevolare il
lavoro.
2. Ricezione del prodotto
AVVERTENZA
Oggetti che cadono
Morte o gravi lesioni personali
- Tenere il prodotto in una posizione sta-
bile durante il disimballaggio.
- Indossare dispositivi di protezione indi-
viduale.
2.1 Ispezione del prodotto
Controllare che il prodotto ricevuto sia conforme
all'ordine.
Controllare che la tensione e la frequenza del pro-
dotto corrispondano a quelle del sito di installazione.
3. Installazione del prodotto
ATTENZIONE
Materiale tossico
Lesioni personali di lieve o moderata entità
- Se il prodotto è stato utilizzato in un
liquido nocivo per la salute o tossico,
sarà classificato come contaminato.
- Indossare dispositivi di protezione indi-
viduale.
L'installazione deve essere effettuata da
personale qualificato e in conformità alle
normative locali.
In conformità alla normativa EN 60335-2-
41/A2:2010, questo prodotto, quando
dotato di soli 5 m di cavo di alimentazione,
può essere utilizzato solo per applicazioni
poste all'interno di locali.
3.1 Posizionamento
Disporre di almeno 3 m di cavo libero
sopra il livello del liquido. Ciò limita la pro-
fondità di installazione a 7 m per le pompe
con cavo da 10 m e a 2 m per pompe con
cavo da 5 m.
3.1.1 Spazio minimo
Il pozzetto, il bacino o il serbatoio devono essere
dimensionati in base alla relazione tra il flusso
dell'acqua al pozzetto, al bacino o al serbatoio e le
prestazioni della pompa.
Se la pompa è installata in un impianto permanente
con un interruttore a galleggiante, le dimensioni
minime del pozzetto, del bacino o del serbatoio
devono essere quelle mostrate nella fig.
curare la libertà di movimento dell'interruttore galleg-
giante. L'interruttore a galleggiante è impostato sulla
lunghezza minima libera del cavo. Vedi sezione
3.2.7 Regolazione della lunghezza del cavo
dell'interruttore a galleggiante.
550 mm

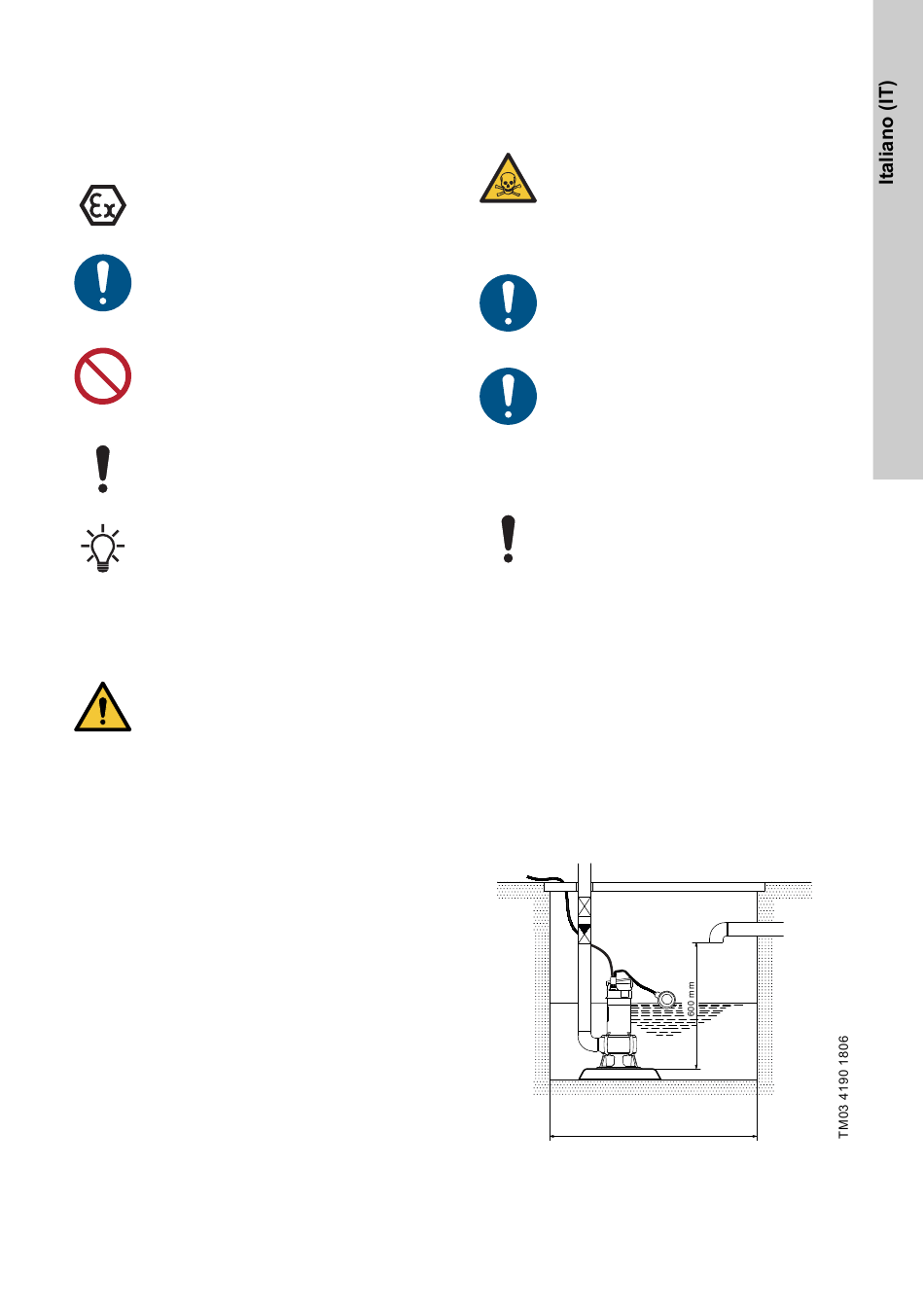

Fig. 1 Dimensioni minime del pozzetto quando
l'interruttore a galleggiante è impostato
sulla lunghezza minima libera del cavo
1 per assi-
135
