3.2 Машинска инсталација
ОПАСНОСТ
Електричен уд
Смрт или сериозна телесна повреда
- Пред да започнете да работите на
производот, исклучете го
напојувањето со електрична енергија.
- Погрижете се да се оневозможи
ненамерно вклучување на
напојувањето со електрична енергија.
ОПОМЕНА
Остар елемент
Лесна или умерена телесна повреда
- Носете лична заштитна опрема.
- Погрижете се луѓето да не може да
дојдат во контакт со роторот на
пумпата.
Не инсталирајте ја пумпата така што ќе
виси од електричен кабел или одводна
цевка.
3.2.1 Фундамент
Поставете ја пумпата на плоча или на цигли така
што во доводниот филтер нема талог, кал или
слични материјали. Видете ја сл. 2.
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

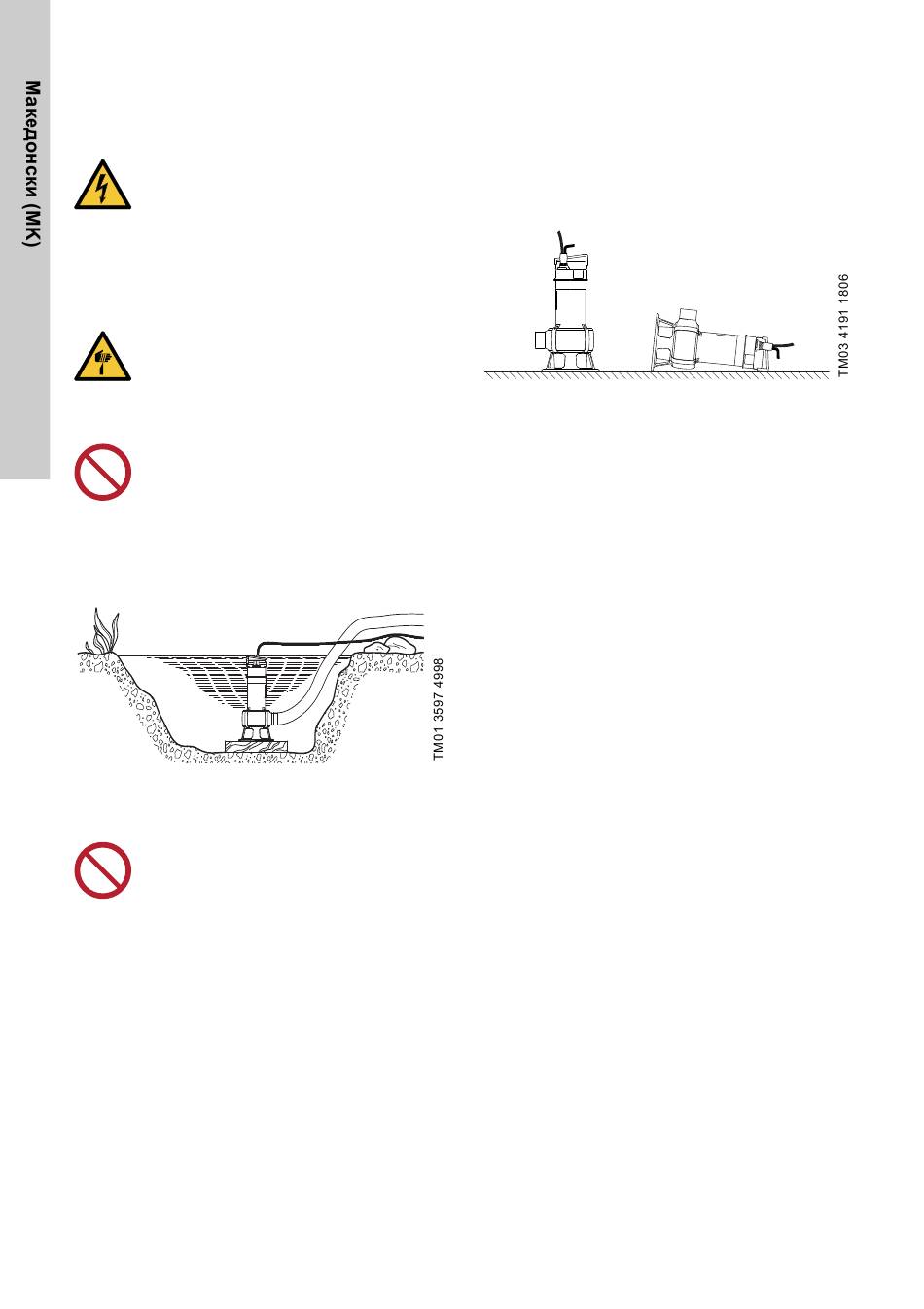

Слика 2 Поставете ја пумпата на плоча
3.2.2 Кревање на пумпата
Немојте да го влечете или кревате
производот држејќи го за кабелот за
напојување со електрична енергија.
Подигнете ја пумпата користејќи ја рачката на
пумпата. Немојте да ја кревате пумпата држејќи
го кабелот за напојување со ел. енергија или
одводната цевка или црево.
Ако пумпата е инсталирана во бунар или
резервоар, спуштајте ја и кревајте ја со помош на
жица или синџир прицврстен на рачката на
пумпата.
296
∙
· · · · ·
· · · · · · ·
· ∙ · · · ·
· · · · · · · ·
· · ·
· · · · · ·
∙ ∙ · · · · ·
· · · · · · ·
· · ·
· ∙ ∙ · · ·
· · · ·
· ∙ · ·
· ·
· · · · · ·
· · ∙ · ·
· · · · · ·
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Позиционирање на пумпата
Пумпата може да се користи во хоризонтална или
вертикална позиција. Видете ја сл. 3.
При непрекинато работење, моторо и доводниот
филтер на пумпата мора секогаш да бидат
покриени со испумпаната течност.
При работење со прекини, моторот мора секогаш
да биде полупотопен во испумпаната течност.
Слика 3 Позиција на пумпата
Кога се поврзани цевката или цревото, поставете
ја пумпата во нејзината работна позиција.
Позиционирајте ја пумпата така што доводот на
пумпата нема да биде блокиран или делумно
блокиран со талог, кал или слични материјали.
Во случај на постојана инсталација, јамата мора
да биде исчистена од талог, ситни камчиња итн.
пред да ја монтирате пумпата.
3.2.4 Цевен приклучок
За трајна инсталација, препорачуваме да
поставите холендер, неповратен вентил и
изолациски вентил во испусната цевка.
3.2.5 Монтирање на автоматска спојница
·
Видете ги сл. A и B во Appendix.
Пумпите за трајна инсталација може да се
инсталираат на неподвижна автоматска спојница
и да работат целосно или делумно потопени во
испумпаната течност.
1. Избушете отвори за монтирање за конзолата
на шината-водилка на внатрешноста на јамата
и привремено прицврстете ја конзолата на
шината-водилка со два шрафа.
2. Поставете ја основата на автоматската
спојница на долниот дел од јамата. Користете
либела за да ја утврдите точната позиција.
Зацврстете со анкер-завртки за големо
оптоварување. Ако дното на јамата е нерамно,
основата на автоматската спојница мора да
биде поткрепена така што ќе биде рамна кога
ќе се прицврстува.
3. Склопете го водот на испустот во согласност
со општо прифатените постапки и без
изложување на водот на извртување или
затегнување.
