3.2 Mechanická instalace
NEBEZPEČÍ
Úraz elektrickým proudem
Smrt nebo závažná újma na zdraví osob
- Před započetím jakékoli práce na
výrobku vypněte napájecí napětí.
- Zajistěte, aby zdroj napájecího napětí
nemohl být náhodně zapnut.
UPOZORNĚNÍ
Ostrý element
Menší nebo střední újma na zdraví
- Používejte osobní ochranná zařízení.
- Zajistěte, aby se žádná osoba nemohla
dostat do kontaktu s oběžným kolem
čerpadla.
Čerpadlo neinstalujte zavěšením na
přívodním elektrickém napájecím kabelu
nebo na výtlačném potrubí.

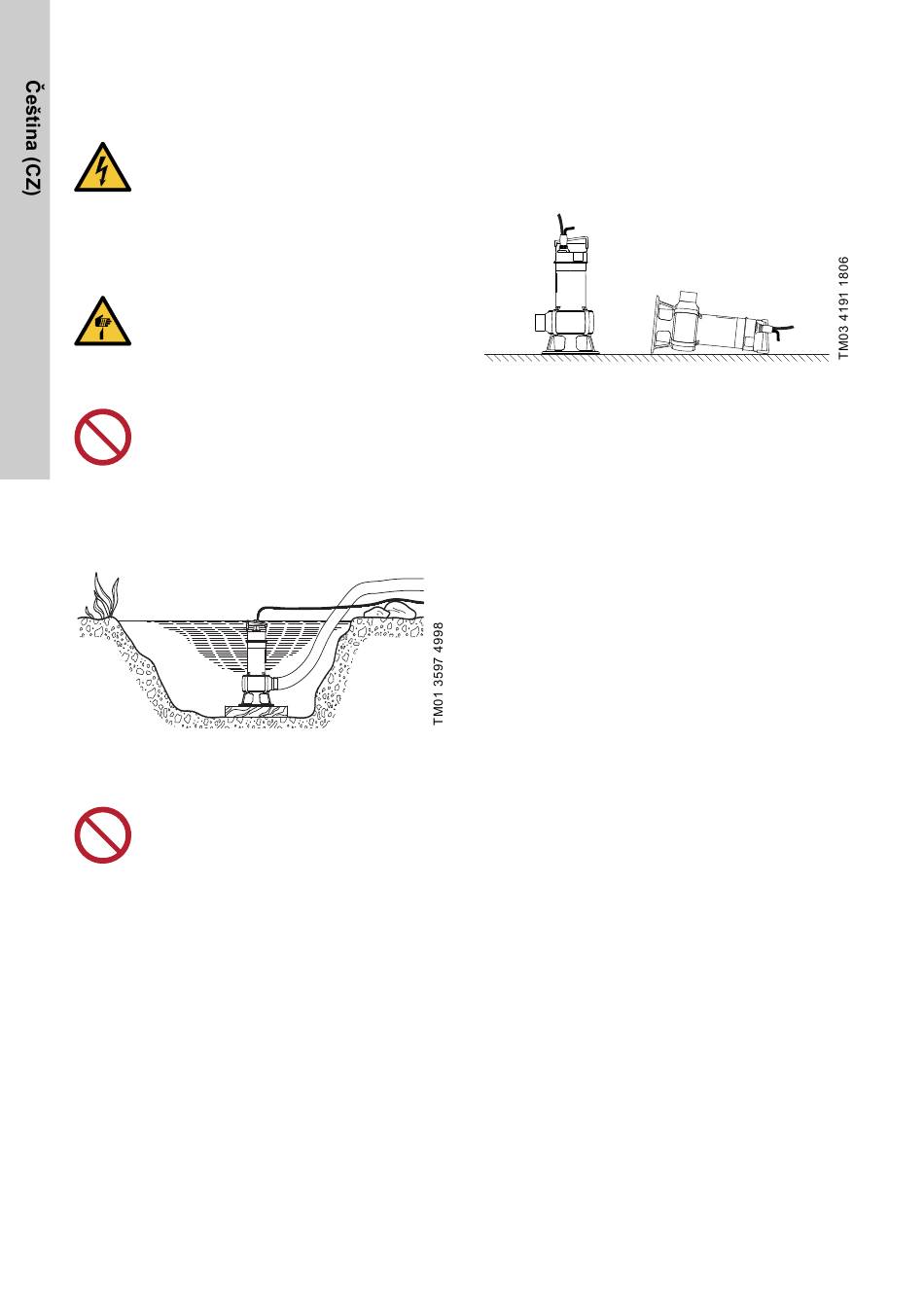

3.2.1 Základ
Čerpadlo umístěte na desku nebo cihly tak, aby bylo
sací síto zbaveno bahna, usazenin nebo podobných
materiálů. Viz obr. 2.
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
Obr. 2
Čerpadlo umístěné na desce
3.2.2 Zvedání čerpadla
Výrobek netahejte ani nezvedejte za
napájecí kabel.
Čerpadlo zvedejte za zvedací rukojeť. Čerpadlo
nikdy nezvedejte za napájecí kabel ani za výtlačnou
hadici či trubku.
Pokud je čerpadlo instalováno ve studni nebo nádrži,
spouštějte je a zvedejte pomocí drátu nebo řetězu
připevněného k rukojeti čerpadla.
28
∙
·
·
·
·
·
·
·
·
·
·
·
·
·
∙
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
∙
∙
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
∙
∙
·
·
·
·
·
·
·
∙
·
·
·
·
·
·
·
·
·
·
·
·
·
∙
·
·
·
·
·
·
·
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
∙
3.2.3 Umístění čerpadla
Čerpadlo může být používáno ve vertikální nebo
horizontální poloze. Viz obr. 3.
Při neptřetržitém provozu musí být motor a sání
čerpadla vždy zcela ponořeny v čerpané kapalině.
Při přerušovaném provozu musí být motor vždy
z poloviny ponořen v čerpané kapalině.
Obr. 3
Poloha čerpadla
Po připojení potrubí nebo hadice umístěte čerpadlo
do provozní polohy.
Čerpadlo umístěte tak, aby sání čerpadla nebylo
blokováno ani částečně blokováno kalem, bahnem
nebo podobnými materiály.
V případě trvalé instalace musí být nádrž před
instalací čerpadla zbavena kalů, oblázků apod.
3.2.4 Potrubní přípojka
Pro trvalou instalaci doporučujeme namontovat na
výstupní potrubí šroubení, zpětný ventil a uzavírací
armaturu.
3.2.5 Instalace na automatické spojce
·
Viz obr. A a B v Appendix.
Čerpadla určená pro stálou instalaci mohou být
instalována pomocí systému automatické spojky
a provozována zcela nebo částečně ponořená
v čerpané kapalině.
1. Vyvrtejte montážní otvory pro konzoli vodicí tyče
uvnitř nádrže a dočasně připevněte konzoli vodicí
tyče dvěma šrouby.
2. Na dno nádrže umístěte základovou jednotku
autospojky. K určení správného umístění použijte
olovnici. Upevněte robustními rozpínacími
šrouby. Jestliže je dno jímky nerovné, musí být
základová jednotka autospojky podepřena tak,
aby byla při fixaci ve vodorovné poloze.
3. Výtlačnou stranu sestavte v souladu s všeobecně
platnými postupy a bez toho, aby byla vystavena
deformacím nebo pnutím potrubí.
