3.2 Монтаж механічної частини
обладнання
НЕБЕЗПЕЧНО
Удар електричним струмом
Летальний наслідок або серйозна
травма
- Перед початком будь-яких робіт з
виробом вимкніть електроживлення.
- Переконайтеся в тому, що
електроживлення не може бути
випадково ввімкнене.
УВАГА
Гострий елемент
Незначна травма або травма
середнього ступеня тяжкості
- Користуйтеся засобами
індивідуального захисту.
- Переконайтесь у відсутності контакту
з крильчаткою насоса.
Заборонено виконувати установку
насоса, якщо він висить на
електричному кабелі або нагнітальному
трубопроводі.
3.2.1 Фундамент
Розташуйте насос на плиті або на цеглах таким
чином, щоб всмоктувальний сітчастий фільтр не
мав осаду, бруду або подібних матеріалів.
Дивіться рис. 2.
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙
∙
∙
∙
∙
∙ ∙ ∙ ∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙

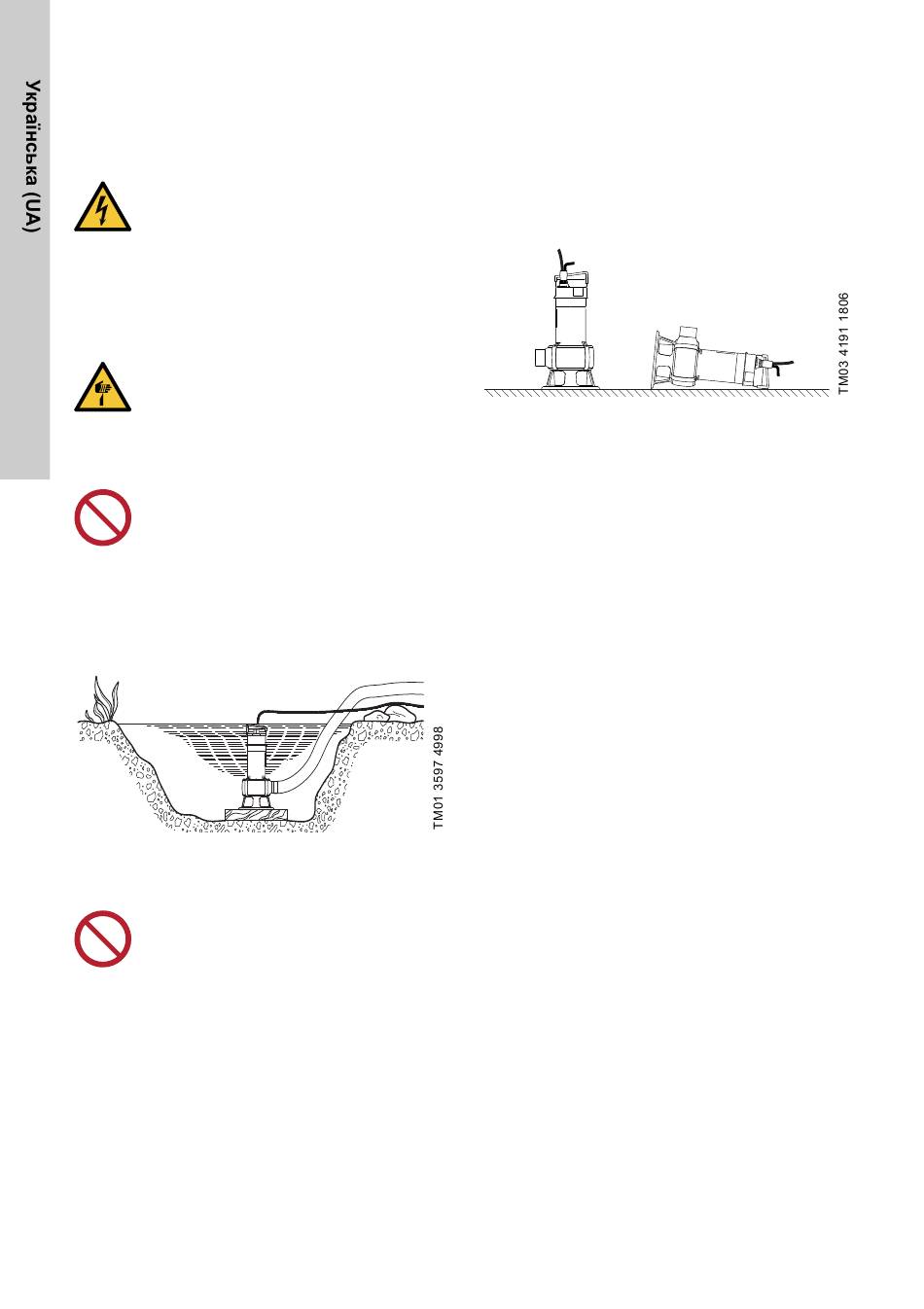

Рис. 2 Розташуйте насос на плиті
3.2.2 Піднімання насоса
Не тягніть і не піднімайте виріб за
кабель живлення.
Піднімайте насос за ручку насоса. Не піднімайте
насос за кабель живлення або за нагнітальний
трубопровід чи шланг.
Якщо насос встановлений в колодязі або баку,
опускайте й піднімайте його за допомогою дроту
або ланцюга, що кріпиться до ручки насоса.
266
∙ · · ·
· · · · ·
· · ∙ · ·
· · · · ·
· · · · · ·
· · ·
· · · · · ·
· · · ·
· · ∙ ∙ · · · · ·
· · · · · ·
·
· ∙ ∙ · · ·
· ∙ · · · ·
·
· · · · · · · ·
· ∙ ·
· ·
· · · · · ·
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
3.2.3 Встановлення насоса
Насос може працювати у вертикальному чи
горизонтальному положенні. Дивіться рис. 3.
При безперервній експлуатації двигун і впускний
отвір насоса повинні завжди повністю
покриватися рідиною, що перекачується.
При періодичній експлуатації двигун повинен
завжди бути наполовину занурений у рідину, що
перекачується.
Рис. 3 Положення насоса
Після підключення трубопроводу або шлангу
встановіть насос у робоче положення.
Розмістить насос так, щоб його впускний отвір не
міг бути блокований чи частково блокований
мулом, брудом чи подібними матеріалами.
У випадку стаціонарної установки перед
монтажем насоса колодязь повинен бути
очищений від мулу, каміння тощо.
3.2.4 З'єднання з трубопроводом
Для стаціонарної установки ми рекомендуємо вам
встановити на нагнітальному трубопроводі
з'єднувальну муфту, зворотний клапан та
запірний клапан.
3.2.5 Установка з автоматичною муфтою
Дивіться рисунки A і B в Appendix.
·
Насоси для стаціонарної установки можуть
монтуватися на стаціонарній автоматичній муфті
та експлуатуватися при повному або частковому
зануренні в рідину, що перекачується.
1. Просвердліть на внутрішній стороні колодязя
монтажні отвори для кронштейну
направляючої рейки та тимчасово закріпіть
його двома гвинтами.
2. На дні колодязя розмістить базовий вузол
автомуфти. Використовуйте висок, щоб
встановити належне положення. Закріпіть за
допомогою розпірних болтів підвищеної
міцності. Якщо дно колодязя нерівне, то
базовий вузол автомуфти необхідно
підтримувати так, щоб при затягуванні болтів
він зберігав горизонтальне положення.
3. Згідно з загальноприйнятими процедурами,
установіть напірну лінію так, щоб вона не
зазнала деформації та тиску.
4. Встановіть направляючі рейки на цапфи на
нижній частині автомуфти. Зробіть скіс
зсередини направляючих рейок для
полегшення установки. Направляючі рейки
повинні бути щільно встановлені на цапфи. Ми
рекомендуємо використовувати труби
середнього розміру 3/4 дюйма в якості
направляючих рейок.
