3.2 Механичен монтаж
ОПАСНОСТ
Електрически удар
Смърт или тежки наранявания
- Преди да започнете работа по
продукта, изключете ел.
захранването.
- Трябва да е сигурно, че захранването
не може да бъде включено случайно.
ВНИМАНИЕ
Остър елемент
Може да доведе до леки или средни
наранявания
- Носете лични предпазни средства.
- Уверете се, че няма възможност от
случаен контакт на хора с работното
колело на помпата.
Не монтирайте помпата така, че да виси
на електрическия си кабел или
изходната тръба.
3.2.1 Фундамент
Поставете помпата върху плоча или на тухли,
така че по входната решетка да няма тиня, кал и
други подобни замърсявания. Вж. фиг. 2.
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

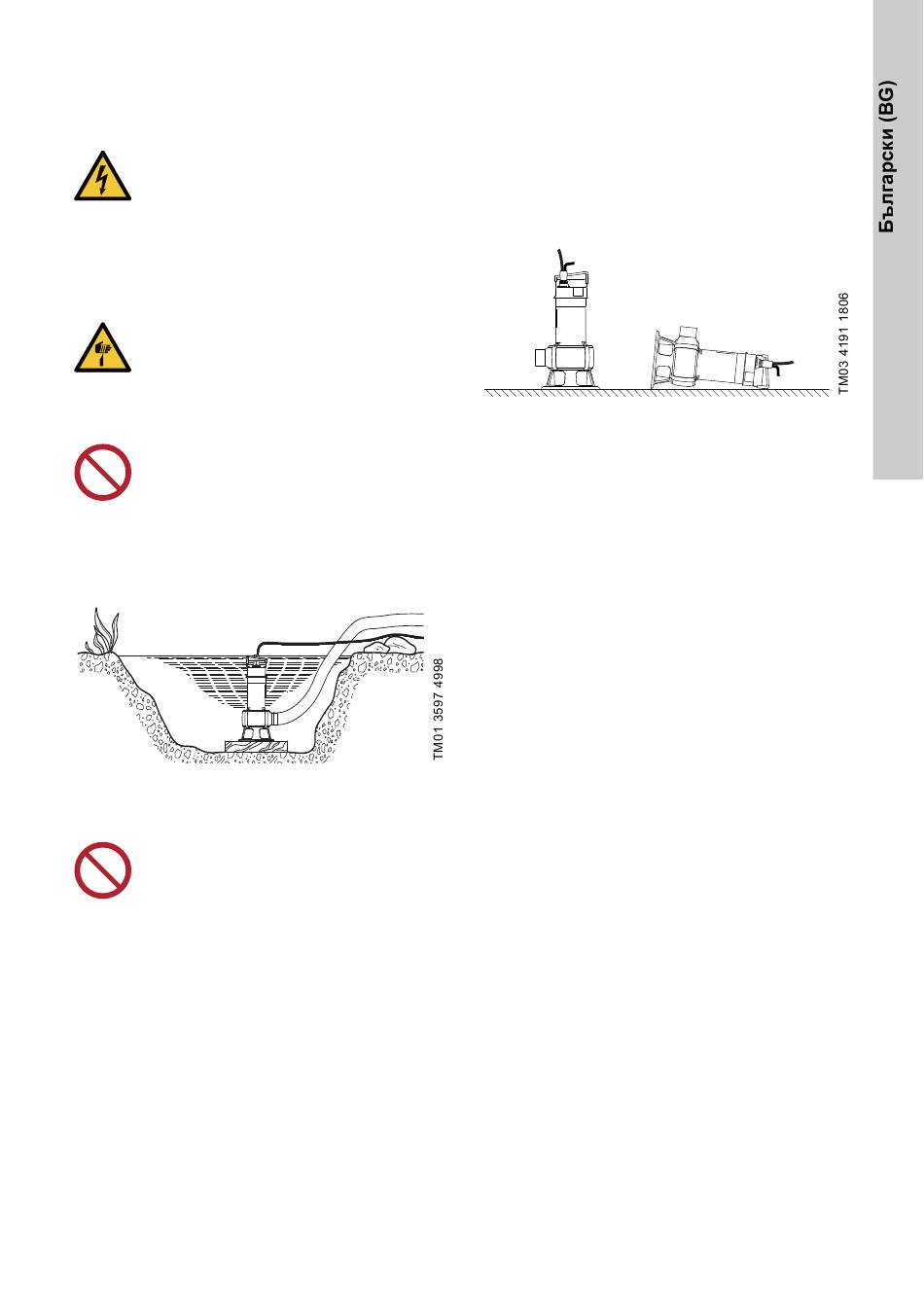

Фиг. 2 Поставете помпата върху плоча
3.2.2 Повдигане на помпата
Не дърпайте и не повдигайте продукта
чрез захранващия кабел.
Повдигайте помпата с помощта на дръжката ѝ. Не
повдигайте помпата чрез захранващия кабел или
изходната тръба или маркуча.
Ако помпата се инсталира в кладенец или
резервоар, спускайте я и я повдигайте със
стоманено въже или верига, прикрепени към
дръжката на помпата.
∙
· · · · ·
· · · · · · ·
· ∙ · · · ·
· · · · · · · ·
· · ·
· · · · · ·
∙ ∙ · · · · ·
· · · · · · ·
· · ·
· ∙ ∙ · · ·
· · · ·
· ∙ · ·
· ·
· · · · · ·
· · ∙ · ·
· · · · · ·
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Позициониране на помпата
Помпата може да се използва във вертикално или
хоризонтално положение. Вж. фиг. 3.
При непрекъсната работа двигателят и входният
отвор на помпата трябва през цялото време да са
напълно покрити от работната течност.
При работа с прекъсвания двигателят трябва
винаги да е наполовина потопен в работната
течност.
Фиг. 3 Положение на помпата
Когато бъдат свързани тръбата или маркучът,
поставете помпата в работното ѝ положение.
Разположете помпата така, че входният ѝ отвор
да не бъде изцяло или частично запушван от
тиня, кал и други подобни замърсявания.
В случай на постоянен монтаж шахтата трябва да
се почисти от тиня, чакъл и подобни, преди да
бъде монтирана помпата.
3.2.4 Тръбна връзка
За постоянен монтаж ви препоръчваме да
монтирате холендер, възвратен вентил и
спирателен кран на изходната тръба.
·
3.2.5 Монтаж върху автокуплираща система
Вж. фиг. A и B в Appendix.
Помпите за постоянен монтаж могат да се
монтират на стационарна автокуплираща система
и да се управляват, като са изцяло или частично
потопени в работната течност.
1. Пробийте монтажни отвори за скобата на
водещата релса вътре в шахтата и закрепете
скобата на водещата релса временно с два
винта.
2. Поставете автокуплиращата основа на дъното
на шахтата. За да позиционирате правилно,
използвайте отвес. Закрепете с анкерни
болтове за големи натоварвания. Ако дъното
на шахтата е неравно, автокуплиращата
основа трябва да се поддържа така, че да е
хоризонтална, когато се закрепва.
3. Монтирайте изходната тръба, съблюдавайки
общоприетите процедури, и така, че да не е
подложена на изкривяване или обтягане.
