3.2 Mechanische installatie
GEVAAR
Elektrische schok
Dood of ernstig persoonlijk letsel
- Schakel de voedingsspanning uit voor-
dat u gaat werken aan het product.
- U dient er zeker van te zijn dat de voe-
dingsspanning niet per ongeluk kan
worden ingeschakeld.
LET OP
Scherp element
Licht of middelzwaar persoonlijk letsel
- Draag persoonlijke beschermingsmid-
delen.
- Zorg ervoor dat niemand met de pomp-
waaier in aanraking kan komen.
De pomp mag niet hangend aan de motor-
kabel of persleiding geïnstalleerd worden.
3.2.1 Fundatie
Plaats de pomp op een plaat of op bakstenen zodat
de zeef vrij is van slib, modder of vergelijkbare stof-
fen. Zie afb. 2.
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

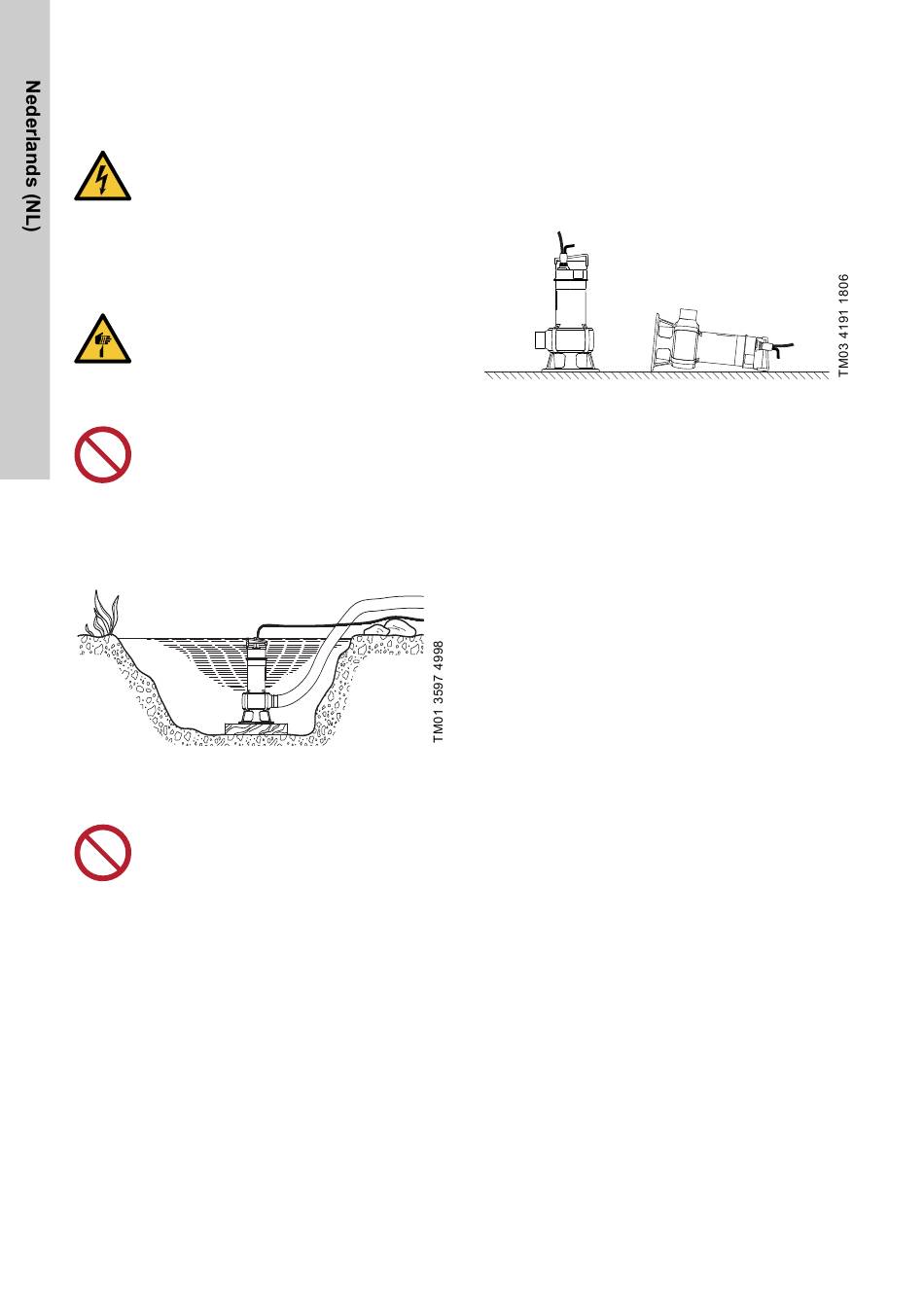

Afb. 2 Plaats de pomp op een plaat
3.2.2 De pomp ophijsen
Trek niet aan de voedingskabel en hijs het
product hier niet aan op.
Til de pomp op aan de handgreep. Hijs de pomp niet
op aan de voedingskabel of aan de persleiding of -
slang.
Als de pomp in een put of reservoir is geïnstalleerd,
laat u deze zakken of hijst u deze op aan een draad
of ketting die aan de handgreep van de pomp is
bevestigd.
168
∙
· · · · · · ·
· · · · ·
· ∙ · · · ·
· · · · · · · ·
· · · · · · ·
· ·
∙ ∙ · · · · ·
· · · · · · · · · ·
· ∙ ∙ · · · ·
· · ·
· ∙ · ·
· · ·
· · · · · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 De pomp plaatsen
De pomp kan worden gebruikt in vertikale of horizon-
tale positie. Zie afb. 3.
Tijdens continu bedrijf moeten de motor en de pom-
pinlaat altijd volledig zijn ondergedompeld in de ver-
pompte vloeistof.
Tijdens periodiek bedrijf moet de motor altijd volledig
zijn ondergedompeld in de verpompte vloeistof.
Afb. 3 Positie van de pomp
Als de leiding of slang is aangesloten, plaatst u de
pomp in de bedrijfspositie.
Plaats de pomp zodanig dat de pompinlaat niet
geheel of gedeeltelijk wordt geblokkeerd door slib,
modder of vergelijkbare stoffen.
Bij permanente opstelling moeten slib, kiezels enz.
uit de put worden verwijderd voordat de pomp wordt
geïnstalleerd.
3.2.4 Leidingaansluiting
Voor permanente installatie adviseren u om een
afsluiter te plaatsen in de persleiding.
3.2.5 Installatie op autokoppeling
·
Zie afb. A en B in Appendix.
Pompen voor permanente opstelling kunnen volledig
of gedeeltelijk ondergedompeld in de verpompte
vloeistof worden geïnstalleerd op een stationaire
voetbochtkoppeling.
1. Boor montagegaten voor de beugel van de gelei-
destang binnen in de put en maak de beugel van
de geleidestang provisorisch vast met twee
schroeven.
2. Plaats het voetstuk van de autokoppeling op de
bodem van de put. Gebruik een schietlood om de
juiste positie te bepalen. Zet vast met zware keil-
bouten. Als de bodem van de put ongelijk is,
moet het voetstuk van de voetbocht worden
ondersteund, zodat deze recht staat bij het vast-
maken.
3. Monteer de persleiding volgens de algemeen
bekende procedures, zonder de leiding te ver-
draaien of onder spanning te zetten.
