3.2 Installazione meccanica
PERICOLO
Scossa elettrica
Morte o gravi lesioni personali
- Prima di iniziare a lavorare sul prodotto,
disinserire l'alimentazione.
- Assicurarsi che l'alimentazione elettrica
non possa essere ripristinata acciden-
talmente.
ATTENZIONE
Elemento affilato
Lesioni personali di lieve o moderata entità
- Indossare dispositivi di protezione indi-
viduale.
- Garantire che le persone non entrino in
contatto con la girante.
Non installare la pompa appesa al cavo
elettrico o al tubo di mandata.
3.2.1 Fondazione
Posizionare la pompa su una piastra o su mattoni in
modo tale che la griglia di aspirazione non sia
coperta da sedimenti, fango o materiali simili. Vedi
fig. 2.
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙

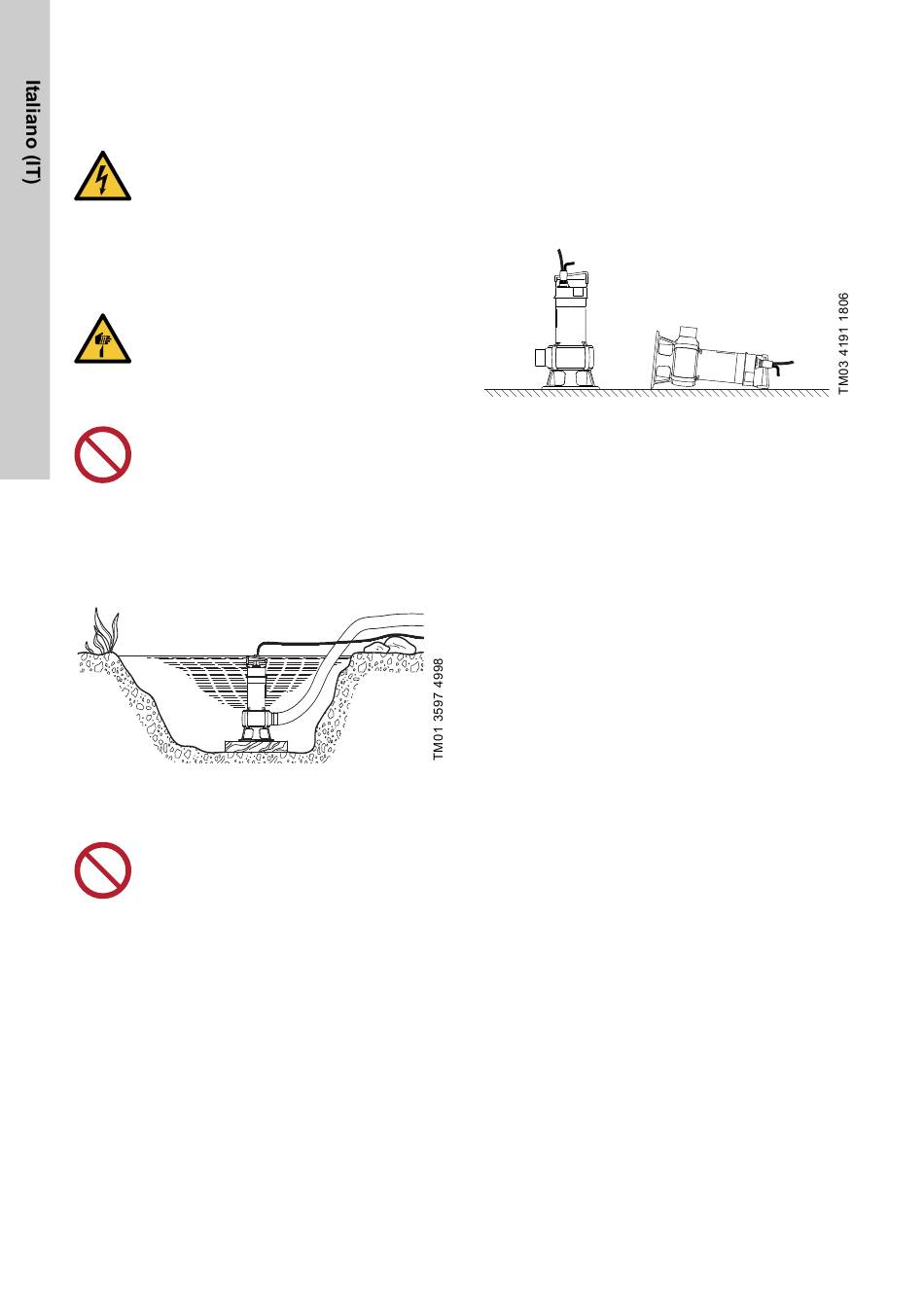

Fig. 2 Posizionare la pompa su una piastra
3.2.2 Sollevamento della pompa
Non tirare o sollevare il prodotto dal cavo
di alimentazione.
Sollevare la pompa con l'apposita maniglia. Non sol-
levare la pompa dal cavo di alimentazione o dal tubo
flessibile o rigido di madata.
Se la pompa è installata in un pozzo o in un serba-
toio, abbassarla e sollevarla con un cavo o una
catena fissata alla maniglia della pompa.
136
∙
· · · · ·
· · · · · · ·
· ∙ · · · ·
· · · · · · · ·
· · ·
· · · · · ·
∙ ∙ · · · · ·
· · · · · · ·
· · ·
· ∙ ∙ · · ·
· · · ·
· ∙ · ·
· ·
· · · · · ·
· · ∙ · ·
· · · · · ·
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
3.2.3 Posizionamento della pompa
La pompa può essere utilizzata in posizione verticale
o orizzontale. Vedi fig. 3.
Durante il funzionamento continuo, il motore e l'aspi-
razione pompa devono sempre essere ricoperte dal
liquido pompato.
Durante il funzionamento intermittente, il motore
deve essere sempre semisommerso nel liquido pom-
pato.
Fig. 3 Posizione della pompa
Una volta collegato il tubo rigido o flessibile, collo-
care la pompa in posizione di funzionamento.
Posizionare la pompa in modo che l'aspirazione
pompa non venga ostruita completamente o parzial-
mente da sedimenti, fango o materiali simili.
In caso di installazione permanente, il pozzetto deve
essere pulito da sedimenti, ciottoli, ecc. prima di
installare la pompa.
3.2.4 Attacco tubazione
Per l'installazione permanente, si consiglia di mon-
tare un raccordo, una valvola di non ritorno e una
valvola di intercettazione nel tubo di mandata.
·
3.2.5 Installazione su autoaccoppiamento
Vedi fig. A e B in Appendix.
Le pompe per installazione permanente possono
essere installate sull'autoaccoppiamento fisso e fun-
zionare completamente o parzialmente sommerse
nel liquido pompato.
1. Effettuare con il trapano i fori per la staffa della
guida all'interno del pozzetto e assicurare provvi-
soriamente la staffa con due viti.
2. Posizionare l'unità base dell'autoaccoppiamento
sul fondo del pozzetto. Utilizzare un filo a piombo
per stabilire la posizione corretta. Fissare i bul-
loni ad espansione di tipo industriale. Se il fondo
del pozzetto non è uniforme, l'unità base di auto-
accoppiamento deve essere supportata in modo
che, una volta fissata, sia in piano.
3. Assemblare il tubo di mandata in conformità con
le procedure generalmente in uso e senza
esporre il tubo a distorsioni o tensioni.
