1.2 Notițe
Simbolurile și notele de mai jos pot apărea în
instrucţiunile de instalare şi utilizare Grundfos,
instrucțiunile de siguranță și instrucțiunile de service.
Respectați aceste instrucţiuni pentru
produsele anti-ex.
Un cerc albastru sau gri, cu un simbol
grafic alb indică necesitatea luării de
măsuri.
Un cerc roșu sau gri, cu o bară diagonală,
eventual cu un simbol grafic negru, indică
faptul că nu trebuie luate măsuri sau că
acestea trebuie să înceteze.
Nerespectarea acestor instrucțiuni de
siguranță, poate cauza defectarea sau
deteriorarea echipamentului.
Sfaturi și sugestii care fac munca mai
ușoară.
2. Recepția produsului
AVERTIZARE
Căderi de obiecte
Deces sau accidentare gravă
- Păstrați produsul într-o poziție stabilă în
timpul dezambalării.
- Purtați echipament individual de
protecție.
2.1 Inspectarea produsului
Verificați ca produsul primit să fie cel comandat.
Verificați ca tensiunea și frecvența produsului să se
potrivească cu tensiunea și frecvența locului de
instalare.
200
3. Instalarea produsului
ATENŢIE
Material toxic
Accidentare ușoară sau moderată
- Produsul va fi clasificat ca fiind
contaminat dacă a fost utilizat pentru un
lichid care este periculos pentru
sănătate sau toxic.
- Purtați echipament individual de
protecție.
Instalarea trebuie efectuată de persoane
special instruite și în conformitate cu
reglementările locale.
Conform EN 60335-2-41/A2:2010, acest
produs cu 5 m de cablu de alimentare
poate fi utilizat numai pentru aplicații din
interior.
3.1 Amplasarea
Lăsați întotdeauna cel puțin 3 m de cablu
liber deasupra nivelului lichidului. Acest
lucru limitează adâncimea de instalare la 7
m pentru pompele cu 10 m de cablu și la 2
m pentru pompele cu 5 m de cablu.
3.1.1 Spațiul minim
Puțul, bazinul sau rezervorul trebuie să fie
dimensionate în funcție de raportul dintre debitul de
apă în puț, bazin sau rezervor și performanța
pompei.
Când pompa este instalată într-o instalație
permanentă cu un întrerupător cu flotor, dimensiunile
minime ale puțului, bazinului sau rezervorului trebuie
să fie conform indicațiilor din fig.
libera mobilitate a întrerupătorului cu flotor.
Întrerupătorul cu flotor este setat la lungimea minimă
a cablului liber. Vezi secțiunea
lungimii cablului întrerupătorului cu
550 mm

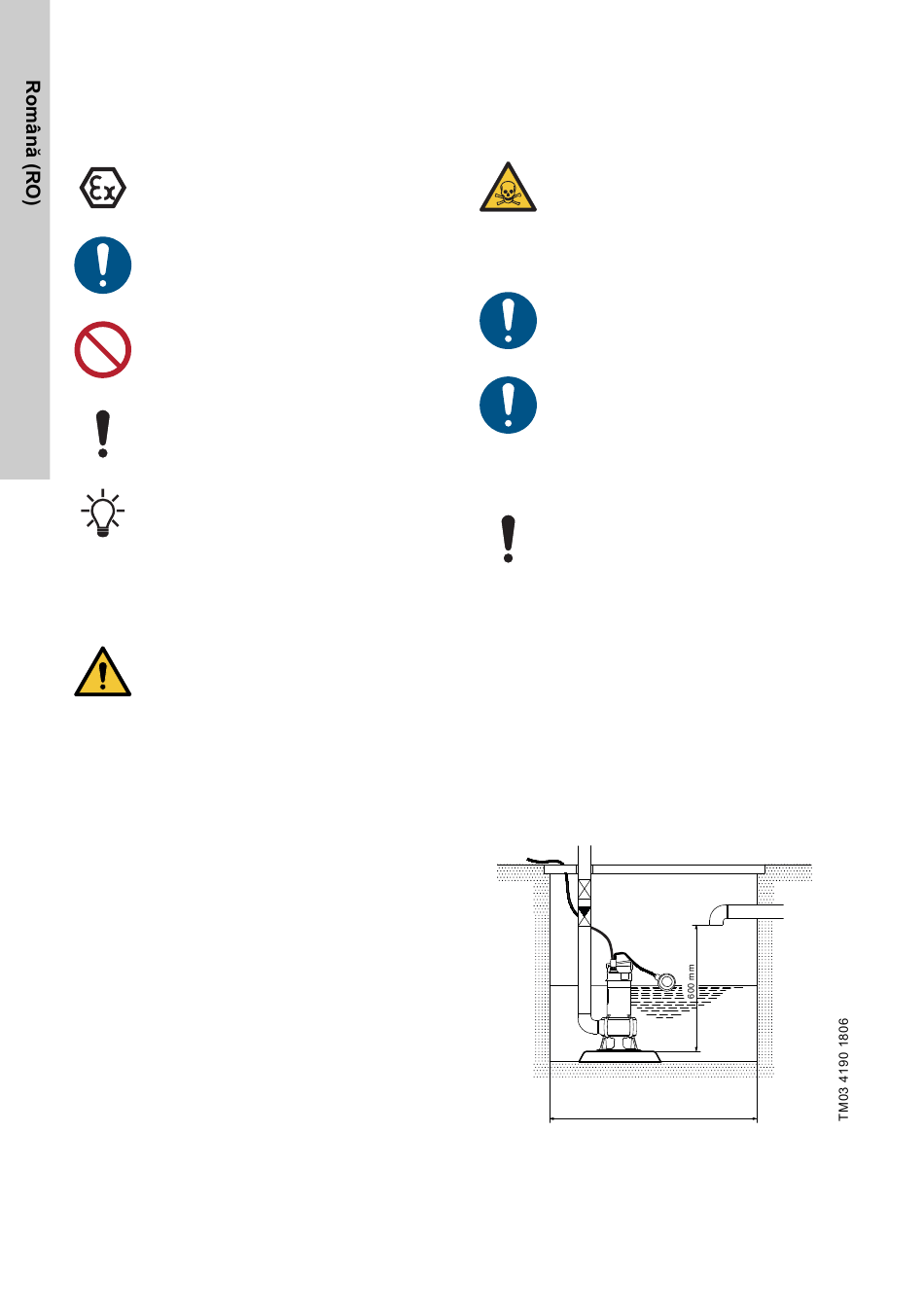

Fig. 1 Dimensiunile minime ale puțului când
întrerupătorul cu flotor este setat la
lungimea minimă a cablului liber
1 pentru a asigura
3.2.7 Potrivirea
flotor.
