5.3 Identificação
5.3.1 Chapa de características
1 Type: UNILIFT XXXX.XX.XX.XXX
2 Prod. No: XXXXXXXX
3 U: XxXXXV XX Hz Class: F
4 Imax: X,XX A N.wght: XX.X kg
5
P1: X,X kW n: XXXXmin
3
6
Qmax: XX m /h Hmax: XX m
7
8 MADE IN HUNGARY
XX XXXXX-X XXXXXXXX
P3 0000
9
10
11

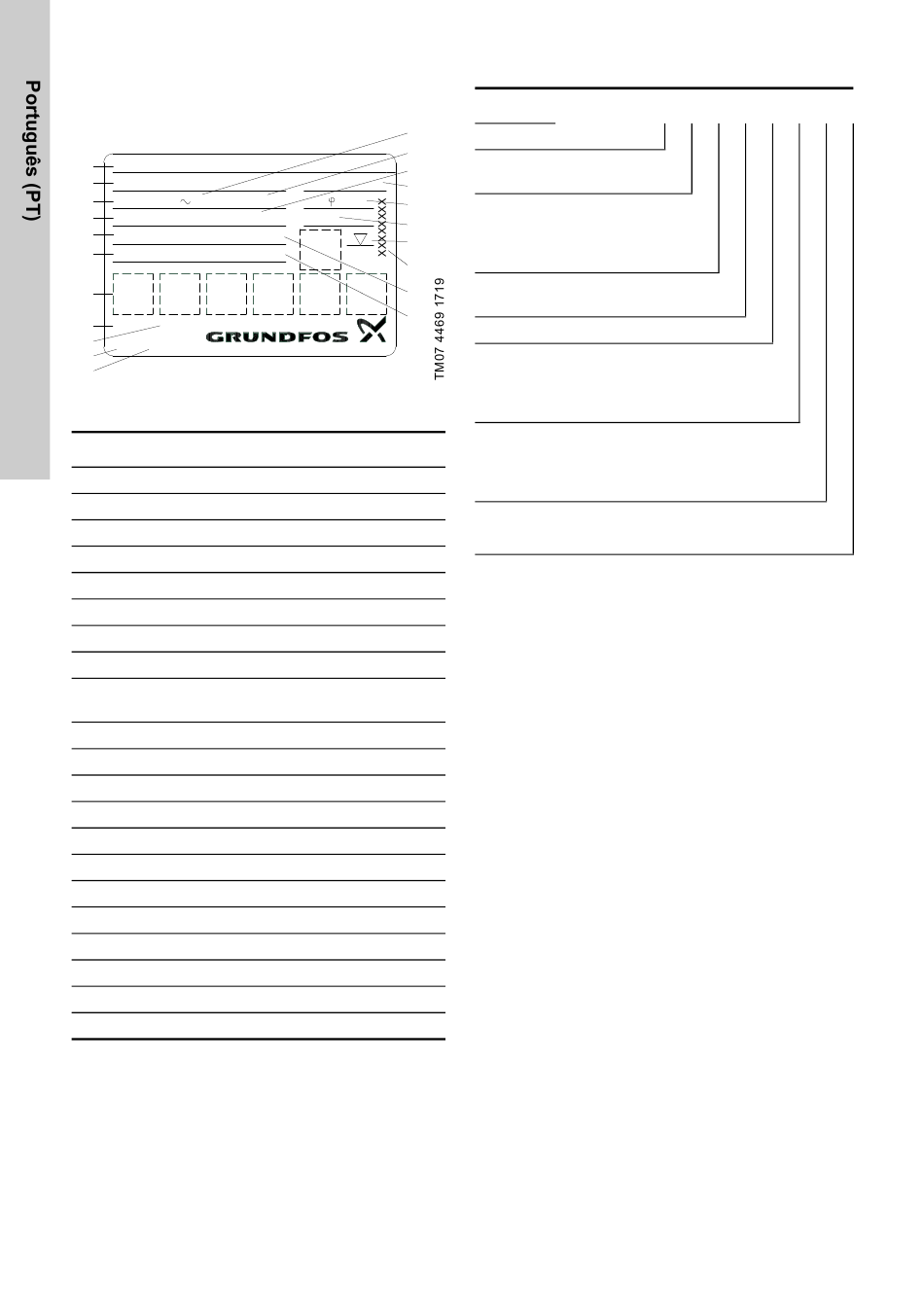

Fig. 2 Exemplo de chapa de características
Pos. Descrição
1 Tipo de produto
2 Código
3 Tensão de alimentação [V]
4 Corrente máxima [A]
5 Potência absorvida [kW]
6 Caudal máximo [m
7 Homologações
8 Número de ID para normas EN
Número de ID para Instruções de Segu-
9
rança
10 Código de fábrica
11 Código de produção (AASS)
12 Frequência [Hz]
13 Classe de isolamento
14 Peso líquido [kg]
15 Temperatura máxima do líquido [°C]
16 Cosinus phi
17 Classe de proteção
18 Profundidade máxima de instalação [m]
19 Configuração da chapa de características
-1
20 Velocidade [min
21 Altura manométrica máxima [m]
194
12
13
14
Tmax: XX°C
15
Cos : X,XX
16
IP 68
17
-1
18
XX m
19
20
21
DK-8850 Bjerringbro, Denmark
3
/h]
]
5.3.2 Código de identificação
Exemplo Unilift AP
Gama do tipo
Dimensão máxima dos sóli-
dos [mm]
Modelo de bomba:
[ ] = AP Pump
B = AP Basic
Diâmetro nominal do orifício de des-
carga
Potência de saída, P / 100 [W]
2
Controlo de nível:
A = Funcionamento automático com boiador
[ ] = Funcionamento manual sem boiador
Motor:
1 = Monofásico
3 = Trifásico
Impulsor:
V = Impulsor Vortex
35 B. 50. 08. A 1 .V
