4. Igazítsa a vezetőcsöveket az automata
csőkapcsoló aljának csővégeihez. Illessze
a vezetőcsövet a kúpos felületre. A vezetőcsőnek
szorosan kell illeszkednie. Vezetőcsövekként
javasoljuk a 3/4" közepes méretű csövek
használatát.
5. A vezetőcső hosszát igazítsa a felső csőtartó
helyéhez.
6. Csavarja ki az ideiglenesen felerősített
vezetőcső tartót, rögzítse azt a vezetőcső
tetején, majd végül szilárdan rögzítse azt az akna
falához.
A vezetőcsöveknek semmilyen
tengelyirányú játékuk nem lehet, mert ez
zajt okozna a szivattyú működése közben.
7. Tisztítsa meg a törmeléktől az aknát, mielőtt
a szivattyút leeresztené az aknába.
8. Rögzítse az automata csőkapcsoló felet
a szivattyú nyomóoldalára. Majd csúsztassa
ennek a csőkapcsoló félnek a vezetőrúdját
a vezetőcsövek közé és egy lánccal engedje le
a szivattyút az aknába. Amikor a szivattyú eléri
az automata csőkapcsoló talpas könyökét,
a szivattyú automatikusan, szorosan
rácsatlakozik.
9. Akassza fel a lánc végét az akna tetején egy
megfelelő horogra.
10. Állítsa be a motor kábelének hosszát úgy, hogy
feltekercseli egy tehermentesítő eszközre azért,
hogy a kábel a művelet során biztosan ne
sérülhessen meg. Rögzítse a tehermentesítő
eszközt egy alkalmas tartóra az akna tetején.
Ügyeljen arra, hogy a kábelek ne legyenek éles
szögben meghajlítva és ne szoruljanak be
sehová sem.
A szabad kábelvéget nem szabad
bemeríteni a folyadékba, mert a kábelen
keresztül víz juthat a motorba.
3.2.6 Szabadon álló telepítés
Lásd a C ábrát a(z) Appendix-ben.
A szivattyúk szabadon álló telepítéséhez, rögzítsen
egy 90 fokos könyököt a nyomócsonkra. A szivattyú
telepíthető tömlővel vagy merev csővel és
szelepekkel.
A szivattyú szervizelésének elősegítése érdekében,
szereljen fel egy hajlékony csőcsatlakozót vagy
csőkötést a nyomóoldali csőhöz a szétválasztás
megkönnyítésére.
Tömlő használata esetén gondoskodjon arról, hogy
a tömlő ne törjön meg, és a tömlő belső átmérője
illeszkedjen a nyomócsonkhoz.
Ha merev csövet használ, szereljen fel
csőcsatlakozót vagy csőkötést, visszacsapó
szelepet és elzáró szerelvényt a felsorolás
sorrendjében, a szivattyú felöl nézve.
Engedje le a szivattyút a folyadékba.
Ha a szivattyút sáros környezetben, vagy egyenetlen
talajra telepíti, javasoljuk, hogy helyezzen
a szivattyú alá téglákat.
126
3.2.7 Az úszókapcsoló kábelhosszának beállítása
Az úszókapcsolóval szállított szivattyúk esetében
a start és stop szintek közötti különbség az
úszókapcsoló kábelhosszának beállításával
szabályozható.
•
A kábelhossz növelése az indítások és leállítások
számának csökkenéséhez és nagy ki- és
bekapcsolási szintkülönbséghez vezet.
•
A rövidebb szabad kábelhossz gyakoribb ki- és
bekapcsolást, és kisebb szintkülönbséget
eredményez.
A leállítási szintnek a szivattyú szívócsonkja fölött
kell lennie, hogy a szivattyú ne szívjon be levegőt.

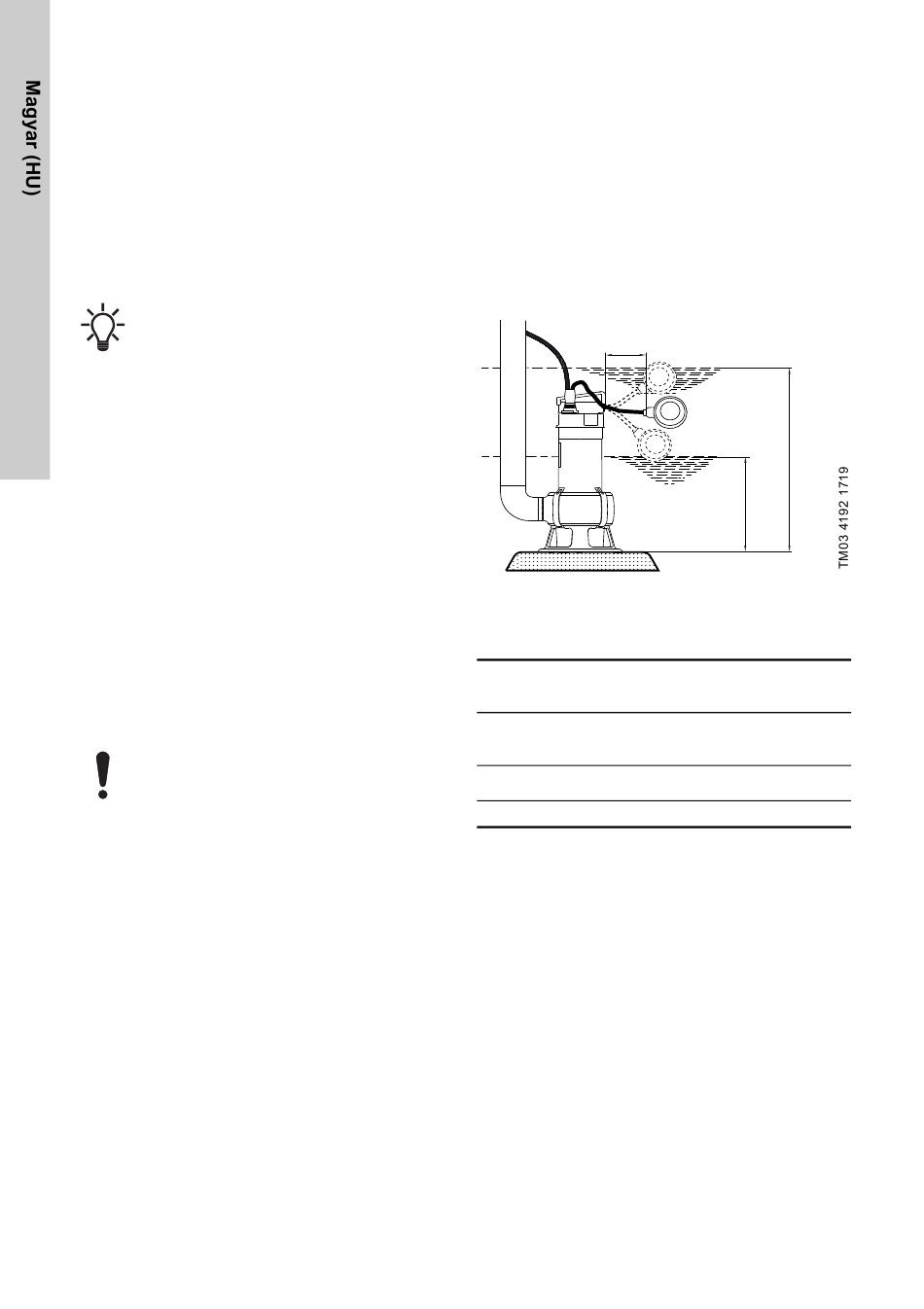

L
4. ábra
Indítási és leállítási szintek
Az indítási és leállítási szintek a kábelhossztól
függően változnak.
Az Unilift AP B indítási és leállítási szintjei
[mm]
Kábelhossz (L)
min. 100 mm
Start
Stop
500
300
Szakaszos üzem
Szakaszos üzem közben, a motor mindig félig
merüljön bele a szivattyúzott folyadékba.
A szivattyút maximum 5 percig szabad járatni 30
perces időközönként ha a motor nem merül el
teljesen a folyadékban.
Folyamatos üzem
Folyamatos működés közben a motort és a szivattyú
hozzáfolyási oldalát mindig lepje el teljesen
a szivattyúzott folyadék.
Start
Stop
Kábelhossz (L)
max. 300 mm
Start
Stop
550
150
