Указание:
Смонтированные подмости в зависимости от их высоты должны быть оснащены
балластными грузиками, угловыми подпорами или дистанционной опорой
от стены предохраняющими конструкцию от опрокидывания. Необходимое
количество грузиков или подпор Вы найдёте в таблице на странице 185.
Базовая конструкция с первой надстройкой
175

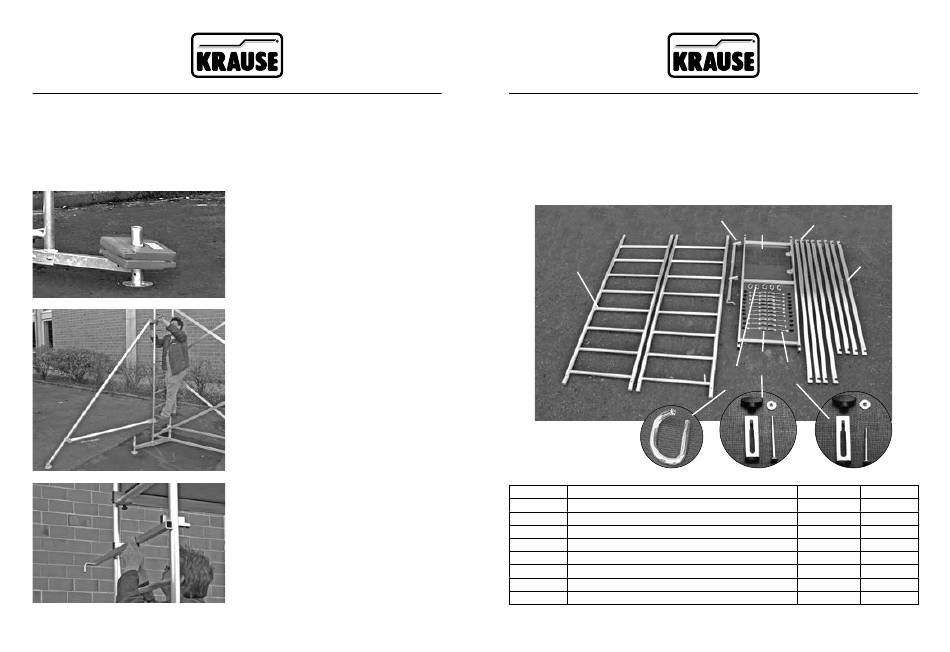

На рисунке изображена
балластировка траверсы.
Количество на стр. 185
На рисунке изображено крепление
угловых подпор.
Количество на стр. 185
На рисунке изображено крепление
дистанционной опоры от стены.
Детали на стр. 186
4.4 Базовая конструкция с первой и второй
надстройками
Для этих подмостей используются детали описанной выше базовой конструкции
(Арт. № 710116 / 600004) и дополнительно детали первой надстройки (Арт. №
710130 / 600011) и второй надстройки (Арт. № 710154 / 6000028) Пакет второй
надстройки (Арт. № 710154 / 600028) состоит из следующих частей.
1
x5
поз. Наименование
1 Вертикальная рама 2 х 0,65 м
2 Якорная крепёжная труба
3 Помост с люком
4 Диагональная перекладина, 1,89 м
5 Г оризонтальная перекладина, 1,59 м
6 Страховочный зажим М 5х65 мм
7 Страховочный зажим М 5х85 мм
8 Замыкатель
Базовая конструкция с первой и второй надстройками
2
4
3
5
7
6
8
x2 x18
Арт. № кол-во
715012
714305
711007
712707
712806
718860
718877
714411
2
1
1
4
4
18
2
5
