Dikkat:
Serbest duran iskeleler, iskele yüksekliğine bağlı olarak, balast ağırlıkları, destek
kolları ve dayamalar ile devrilmeye karşı güvene alınmalıdır. Gereken balast ağırlığı
ve destek kolu adedini, sayfa 643'de yer alan tablodan öğrenebilirsiniz.
T ek Yükseltmeli Alt İskele
633

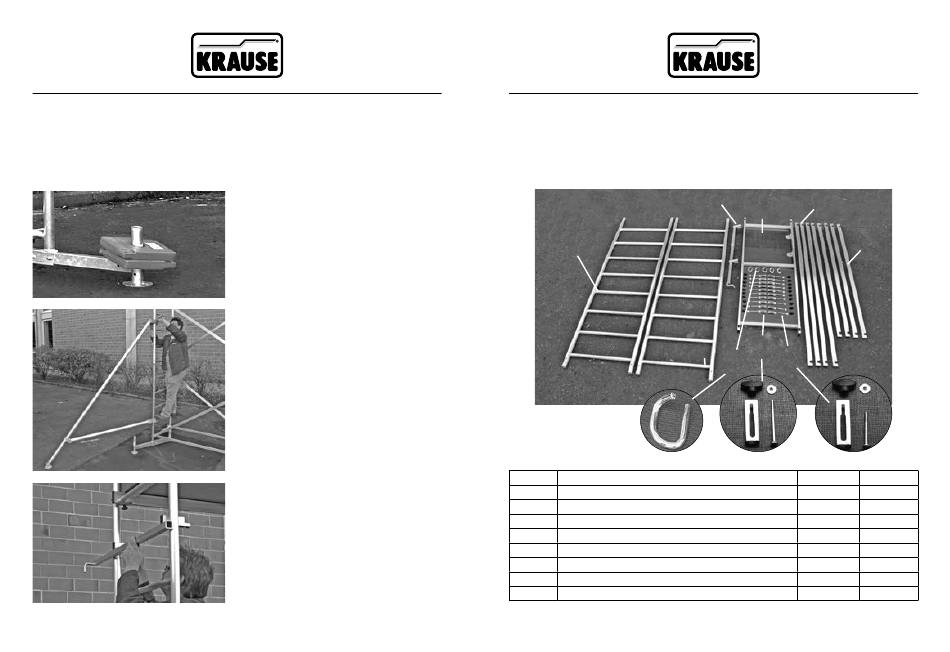

Şekilde ayak kolunun balast ağırlıkları
ile donatılması gösterilmektedir.
Daha ayrıntı bilgileri sayfa 643'de
bulabilirsiniz.
Şekilde destek kollarının donatılması
gösterilmektedir.
Daha ayrıntı bilgileri sayfa 643'de
bulabilirsiniz.
Şekilde duvar dayamalarının
donatılması gösterilmektedir.
Daha ayrıntı bilgileri sayfa 644'de
bulabilirsiniz.
4.4 Çift Yükseltmeli Alt İskele
Çift yükseltmeli iskeleler için yukarıda tarif edilen alt iskeleye ait (ürün no. 710116 /
600004) parçaların yanı sıra, birinci yükseltme parçaları (ürün no. 710130 / 600011)
ve ikinci yükseltme parçaları gerekmektedir. İkinci yükseltmeli paket (ürün no.
710154 / 600028) aşağıdaki bileşenlerden oluşmaktadır:
1
x5
No. Tanım
1 Dikey Çerçeve 2,00 x 0,65 m
2 Duvar Dayaması
3 Geçiş Kapaklı Platform
4 Çapraz Payanda, yakl. 1,89 m
5 Korkuluk Payandası, yakl. 1,59 m
6 Sabitleme T akımı, M5 x 65 mm
7 Sabitleme T akımı, M5 x 85 mm
8 Firkete, Ø 8 mm
Çift Yükseltmeli Alt İskele
2
4
3
5
7
6
8
x2 x18
Ürün No. Miktar
715012
714305
711007
712707
712806
718860
718877
714411
2
1
1
4
4
18
2
5
