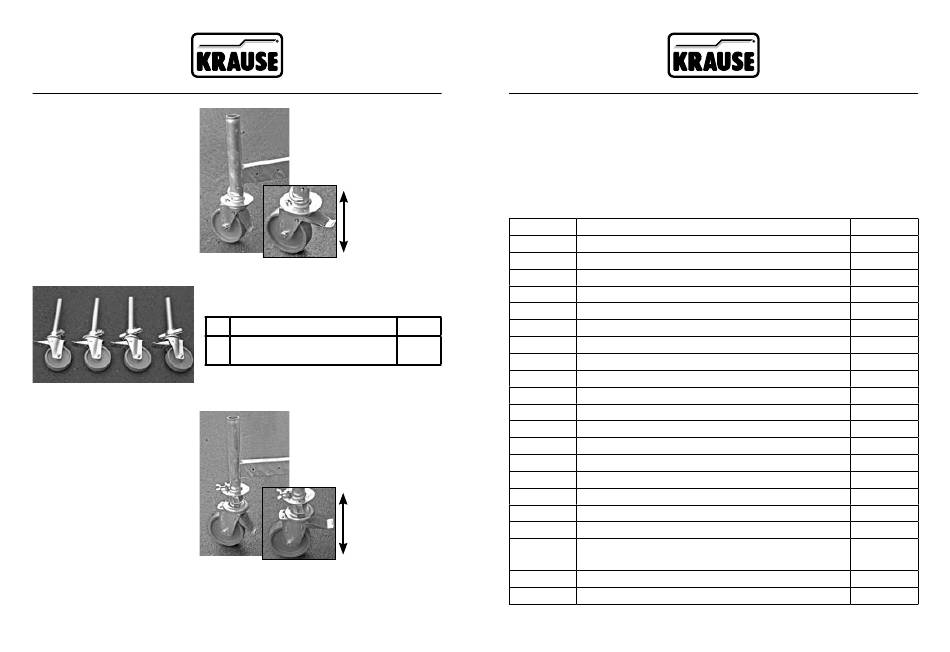

Montage des roulettes
Avant de monter l´échafaudage,
introduisez les roulettes par le
bas dans le tube de guidage
des traverses. Sécurisez les
raccords avec les crochets.
Le jeu de roues réglable en hauteur, numéro
d'article 914309, comprend les pièces suivantes:
Pos Description
Montage des roulettes
Retirez les vis à oreilles des
pattes de fixation. Puis, avant de
monter l échafaudage, introdu-
isez les roulettes par le dessous
dans les tubes de guidage des
traverses de manière à ce que
les pattes de fixation dépassent
des logements des patins. Res-
serrez à fond les vis à oreilles
pour bloquer les roulettes.
377
CONSIGNES DE SECURITE
Assurez-vous que les fareins
des roulettes sont bien bloqués,
hormis lors du déplacement
de l´échafaudage.
Levier de frein en
haut = sans freins
Levier de frein en
bas = freins
Roulette, Ø150 mm, réglage
1
en hauteur
CONSIGNES DE SECURITE
Assurez-vous que les fareins
des roulettes sont bien bloqués,
hormis lors du déplacement
de l´échafaudage.
Levier de frein en
haut = sans freins
Levier de frein en
bas = freins
5. Démontage de l´échafaudage
Démonter tous les échafaudages en procédant dans l´ordre inverse de la
description du montage.
6. Caractéristiques techniques
Numéros d´article et poids des éléments
N° d article
714305
714008
712806
712707
712813
Quantité
715067
711007
4
713001
713506
715012
715029
718860
718877
718891
714411
714107
714169
914101
914309
704306
714039
Désignation
Kit de stabilisation
Traverse
Garde-corps, env. 1,59 m
Diagonale, env. 1,89 m
Diagonale pour garde-corps, env. 1,77 m
Cadre de base
Plate-forme de travail
Plinthe longitudinale
Plinthe latérale
Cadre vertical 2,0 m
Cadre vertical 1,0 m
Kit de sécurité M5 x 65 mm
Kit de sécurité M5 x 85 mm
Kit de vis, en 3 pièces, vis hexagonale M8 x 50
Crochet
Roulette Ø 125 mm
Jeu de roues, 4 roulettes Ø 125 mm et 4 crochets
Roulettes Ø 150 mm, réglage en hauteur de 115 mm
Jeu de roues, 4 roulettes Ø 150 mm, réglage en
hauteur de 115 mm
Poids stabilisateur
pieds stabilisateur
Poids
env. 1,40 kg
env. 2,00 kg
env. 0,80 kg
env. 1,00 kg
env. 0,90 kg
env. 5,60 kg
env. 9,40 kg
env. 1,40 kg
env. 0,60 kg
env. 4,20 kg
env. 2,20 kg
env. 0,05 kg
env. 0,06 kg
env. 0,03 kg
env. 0,06 kg
env. 1,40 kg
env. 6,00 kg
env. 3,40 kg
env. 14,0 kg
env. 10,0 kg
env. 7,20 kg
