Alt İskelenin Kurulması için Gerekli Montaj Adımları
M 5 x 65 mm
623

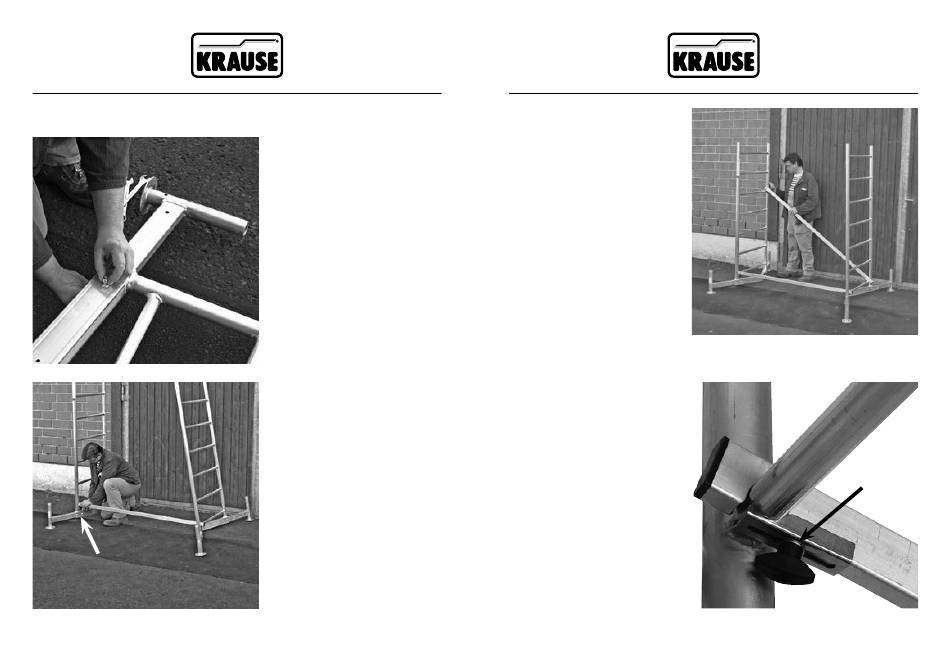

Adım 1
Ayak kollarını alt çerçevelerine
takıp her kolu 2'şer adet M8 x 50
mm cıvata takımı ile sabitleyiniz.
Ayak kolunun maksimum
açılma uzunluğu yakl. 350 mm'dir.
Adım 2
İki alt çerçeveyi korkuluk
payandası ile birleştiriniz.
Alt İskele
Adım 3
İki alt çerçeveyi, bir tarafta
çerçevenin en alt basamağı ile
diğer tarafta beşinci basamağın
arasına çapraz payandayı gererek
birbirlerine bağlayınız.
ÖNEMLİ:
Her iki payandanın, şekilde
gösterildiği gibi sabitleme
takımları kullanılarak ve kelebek
somunları sıkılarak, sıkı bir
şekilde basamaklara bağlı
olduğundan emin olunuz.
Korkuluk ve çapraz payandaları
ile platformu mutlaka sabitleme
takımları ile sabitleyiniz!
M 5 x 65 mm
Alt İskele
