4.2 Montáž základního lešení bez patra

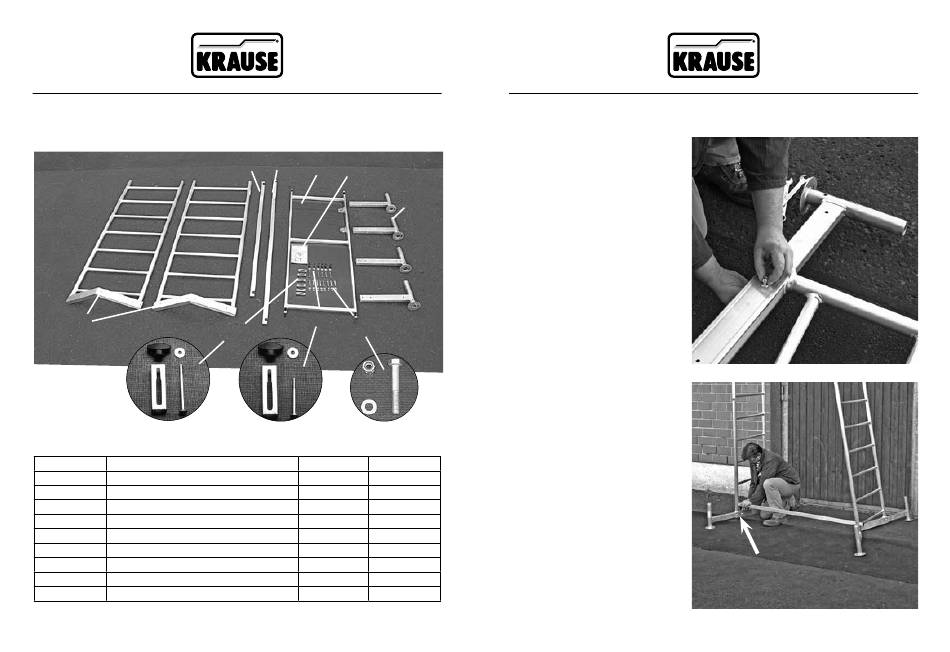

Základní paket (č. položky 710116 / 600004)
1
x2
Základní paket (č. položky 710116 / 600004) se skládá z následujících dílů:
položka název
1 základní rám
2 zábradelní tyč, cca 1,59 m
3 úhlopříčná výztuha, cca 1,89 cm
4 podlážka
5 návod k montáži
6 traverza
7 šrouby pro traverzu M8 x 50 mm
8 zajišťovací sada M5 x 65 mm
9 zajišťovací sada M5 x 85 mm
základní lešení
201
3
2
4
5
8
7
9
x4
x8
č. položky množství
715067
712806
712707
711007
560705
714008
718891
718860
718877
Kroky k montáži základního lešení
Krok 1
Zasuňte traverzy do základních
rámů a zajistěte traverzy každou
2 sadami šroubů (M8 x 50 mm).
6
Max. vysunutí traverzy je cca
350 mm.
Krok 2
Spojte oba základní rámy
pomocí zábradelní tyče.
2
1
1
1
1
4
8
4
2
M 5 x 65 mm
základní lešení
202
