4.4 Schela de bază cu prima şi a doua supraetajare
Pentru o schelă de bază cu prima şi a doua supraetajare sunt necesare piesele de la
schela de bază (nr. articol 710116 / 600004), precum şi suplimentar piesele pentru prima
supraetajare (nr. articol 710130 / 600011) şi pentru a doua supraetajare. Pachetul pentru a

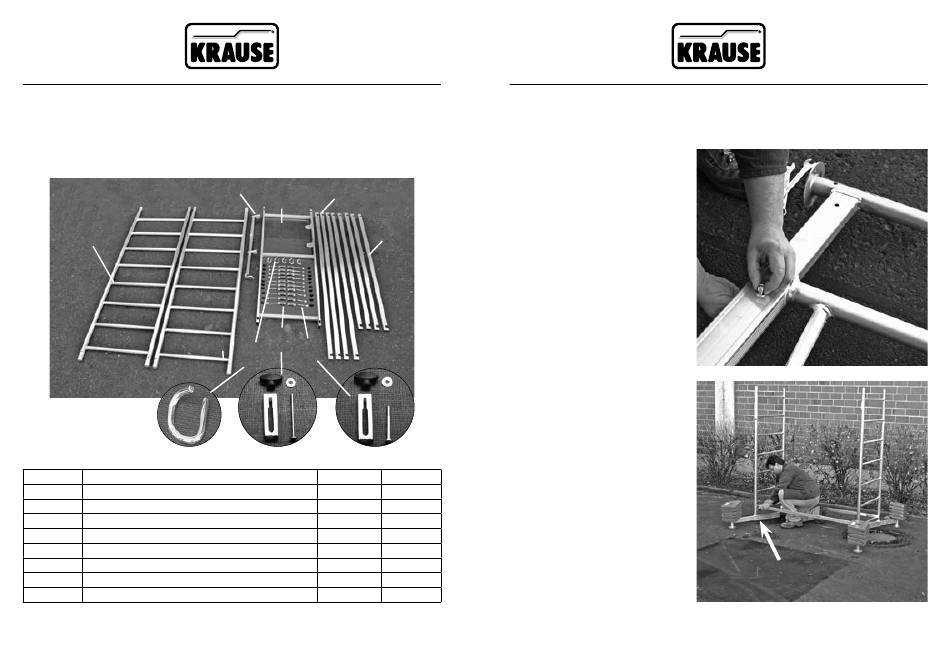

doua supraetajare (nr. articol 710154 /600028) este compus din următoarele piese:
1
x5
Poz. Denumire
1 Cadre verticale 2,00 x 0,65 m
2 Distanţier perete
3 Podest cu trapă
4 Contrafişă diagonală, cca. 1,89 m
5 Contrafişă, cca. 1,59 m
6 Set de siguranţă M5 x 65 mm
7 Set de siguranţă M5 x 85 mm
8 Inel de ancorare, Ø 8 mm
Schelă de bază cu prima şi a doua supraetajare
479
2
4
3
5
7
6
8
x2 x18
Nr. Articol Bucăţi
715012
714305
711007
712707
712806
718860
718877
714411
Etapele de montare a schelei de bază cu prima şi
a doua supraetajare
Pasul 1
Introduceţi traversele în cadrele
de bază şi asiguraţi-le cu câte 2
seturi de şuruburi. Ieşirea traver-
sei este de cca. 350 mm.
Pasul 2
Racordaţi ambele cadre de
bază cu 2 contrafişe. Asiguraţi
contrafişele cu seturi de
siguranţă.
Indicaţie:
În imagine, schela este asigurată
2
cu greutăţi de balast. Aceste
1
greutăţi sunt necesare la schelele
1
libere, în scopul asigurării
4
stabilităţii! Respectaţi datele de
4
balastare de la pagina 486!
18
2
5
M 5 x 65 mm
