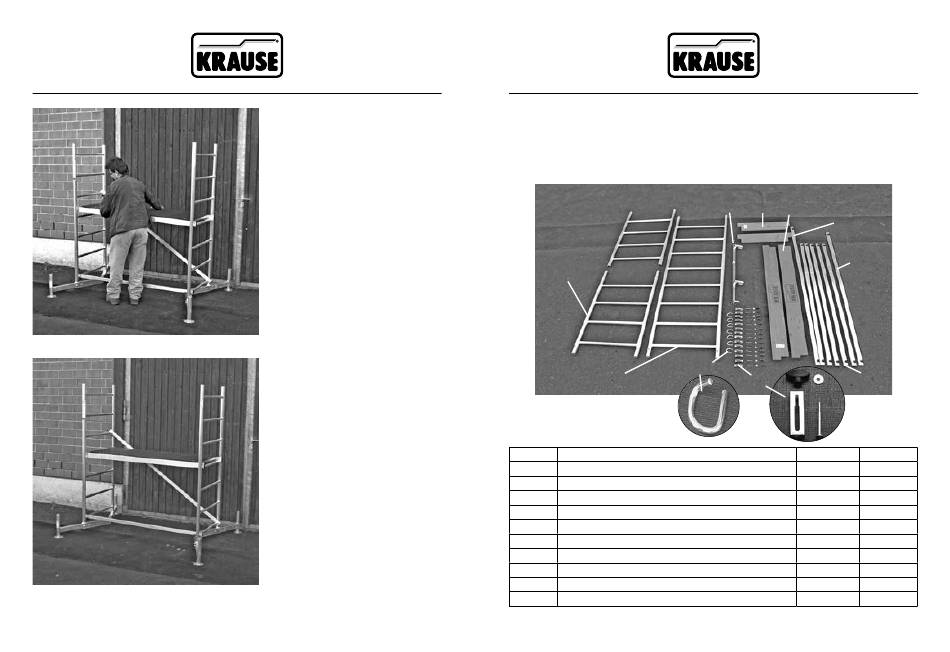

Adım 4
Platformu dördüncü basamağa
takınız.
Platformu sabitleme takımları ile
sabitleyiniz.
Şekilde montajı tamamlanmış alt
iskele görülmektedir.
İskele, bu pakette azami 1
metrelik yüksekliği aşmamalıdır.
Alt İskele
4.3 Tek Yükseltmeli Alt İskele
T ek yükseltmeli iskeleler için yukarıda tarif edilen alt iskeleye ait (ürün no. 710116
/ 600004) parçaların yanı sıra, yükseltme parçaları (ürün no. 710130 / 600011)
gerekmektedir. T ek yükseltmeli paket (ürün no. 710130 /600011) aşağıdaki
bileşenlerden oluşmaktadır:
2
10
1
x7
No. Tanım
1 Dikey Çerçeve 2,00 x 0,65 m
2 Dikey Çerçeve 1,00 x 0,65 m
3 Duvar Dayaması
4 Alın T ahta Kenarlığı
5 Yan T ahta Kenarlığı
6 Çapraz Payanda, yakl. 1,89 m
7 Korkuluk Çaprazı, yakl. 1,77 m
8 Korkuluk Payandası, yakl. 1,59 m
9 Sabitleme T akımı, M5 x 65 mm
10 Firkete, Ø 8 mm
T ek Yükseltmeli Alt İskele
3
4 5
6
7
8
9
x16
Ürün No. Miktar
715012 1
715029 2
714305 1
713506 2
713001 2
712707 1
712813 1
712806 5
718860 16
714411 7
