La nevoie schela poate fi fixată suplimentar de perete cu un set de stabilizare.
Acesta serveşte la următoarea stabilizare a schelei, dar nu înlocuieşte greutăţile de
balast prescrise, respectiv consolele (vezi pagina 488). Pentru acest tip de aplicaţie,
al ancorării în perete, trebuie utilizate şuruburi cu inel de ridicare cu un diametru de
12 mm. Diblurile se aleg în funcţie de tipul fundaţiei.
M 5
Inel de ancorare
x
65 mm

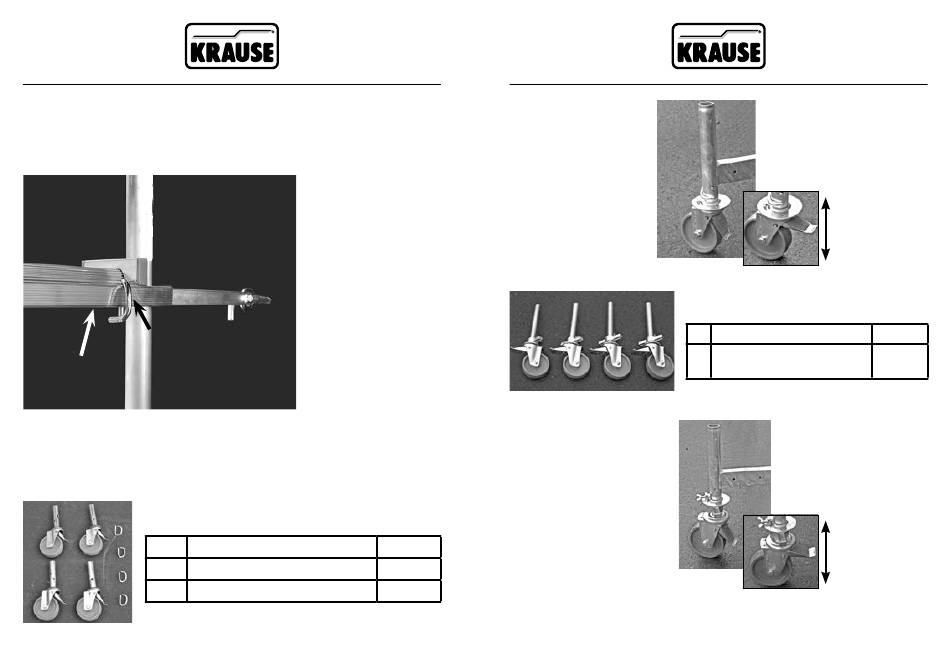

4.8 Accesorii speciale: set roţi, set roţi reglabile pe înălţime
Cu accesoriul „Set de roţi" (nr. articol 714169) sau „set de roţi reglabile pe înălţime"
(nr. articol 914309) poate fi dotată suplimentar schela mobilă.
Setul de roţi, nr. art. 714169, este compus din următoarele
piese:
Poz Descriere
1 Roată Ø 125 mm
2 Inel de ancorare
489
Suspendaţi setul de sta-
bilizare în şurubul cu inel
de ridicare, la perete.
Montaţi setul de stabi-
lizare la treapta de sub
podestul de sus.
Asiguraţi suportul cu aju-
torul setului de siguranţă.
Blocaţi partea glisantă a
setului de stabilizare cu
un inel de ancorare.
Cantitate
4
4
Montarea roţilor
Înainte de montarea
schelei, introduceţi roţile de
jos în ţeava de ghidare a
traverselor.
Asiguraţi îmbinărilecu inele
de racordare.
Setul de roţi, nr. art. 914309, este compus din
următoarele piese:
Poz Descriere
1
Montarea roţilor
Îndepărtaţi şuruburile fluture din
eclisele de fixare. După aceea,
înainte de montarea schelei,
introduceţi roţile, de jos în ţevile
de ghidare ale traverselor,
astfel încât eclisele de fixare
să iasă prin canelurile plăcilor
de suport. Pentru asigurarea
roţilor, înşurubaţi acum din nou
şuruburile fluture până la capăt.
INSTRUCŢIUNE DE
SIGURANŢĂ
Asiguraţi-vă că dispozitivele de
frânare a roţilor - sunt fixate la
exterior, la deplasarea schelei.
Levierul de comandă
a frânei sus
= nefrânat
Levierul de comandă
a frânei jos
= frânat
Cantitate
Roată Ø 125 mm, reglabilă pe
înălţime
INSTRUCŢIUNE DE
SIGURANŢĂ
Asiguraţi-vă că dispozitivele
de frânare a roţilor
- sunt fixate la exterior, la
deplasarea schelei.
Levierul de comandă
a frânei sus
= nefrânat
Levierul de comandă
a frânei jos
= frânat
4
