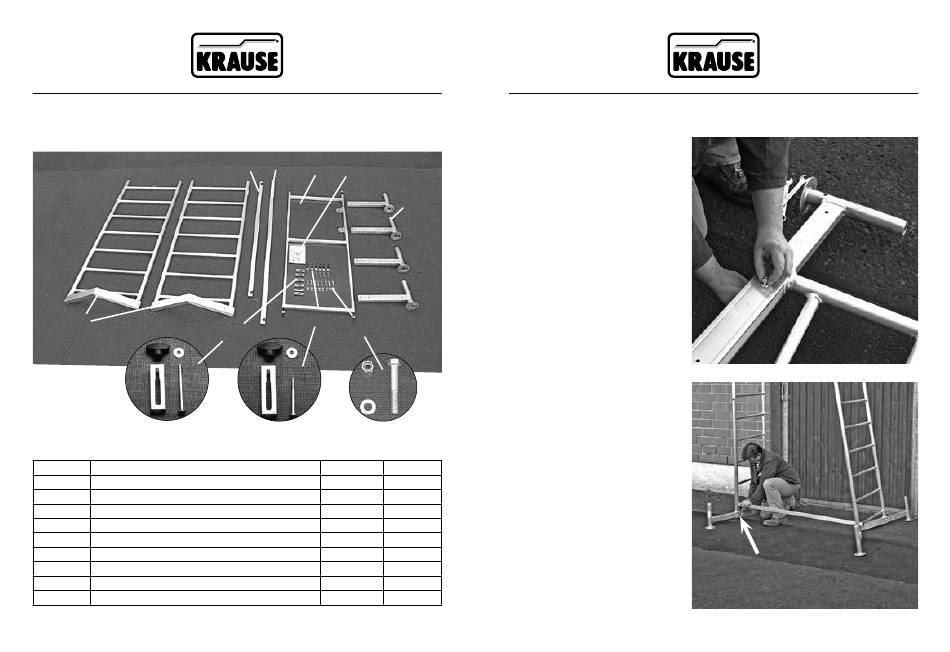

4.2 Postavitev osnovnega odra brez poviška
Osnovni paket (izdelek številka 710116 / 600004)
1
x2
Osnovni paket (izdelek številka 710116 / 600004) je sestavljen iz naslednjih delov:
Pos. Oznaka
1 Osnovni okvir
2 Prečka, ca. 1,59 m
3 Diagonala, ca. 1,89 m
4 Ploščad
5 Navodila za postavitev
6 Pomična traverza
7 Vijaki za traverzo M8 x 50 mm
8 Varnostni set M5 x 65 mm
9 Varnostni set M5 x 85 mm
545
3
2
4
5
8
7
9
x4
x8
Št. izdelka Količin
715067
712806
712707
711007
560705
714008
718891
718860
718877
Osnovni oder
Montažni koraki za postavitev osnovnega odra
1. korak
T raverze vstavite v osnovni okvir
in jih zavarujte s po 2 setoma
vijakov M8 x 50 mm. Največji izv-
6
lek traverze znaša ca. 350 mm.
2. korak
Osnovna okvirja povežite s
prečko.
2
1
1
1
1
4
8
4
2
M 5 x 65 mm
Osnovni oder
