M 5 x 85 mm
Grundställning
509

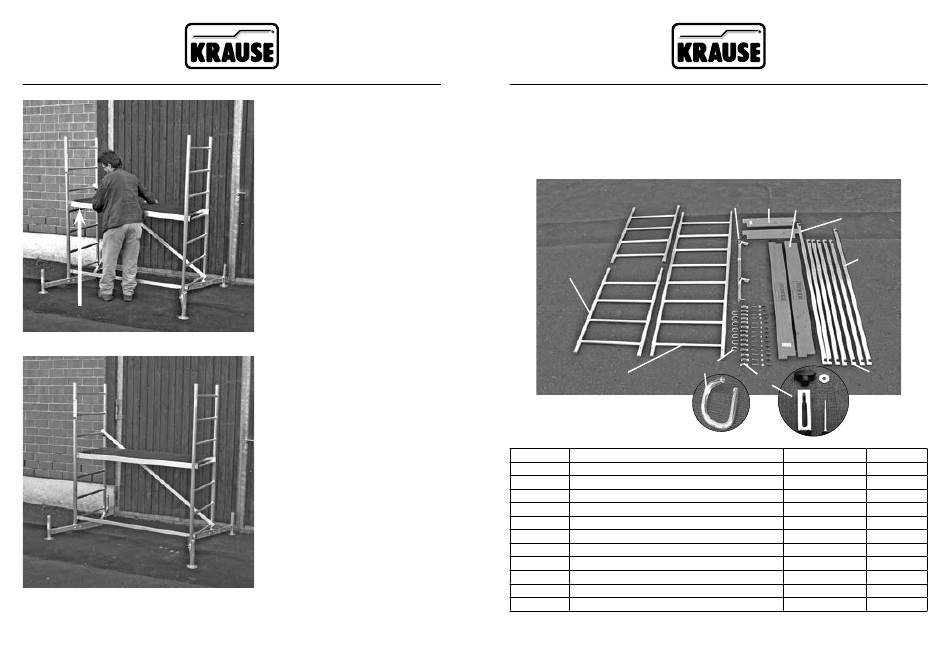

Steg 4
Häng på belastningsplattformen
på den fjärde tvärslån.
Säkra belastningsplattformen
med säkringssetet.
Bilden visar den färdigmon-
teradegrundställningen.
Med detta paket får
arbetsplanet inte överstiga den
maximala höjden på 1 m.
4.3 Grundställning med första påbyggnad
För en byggnadsställning med första påbyggnaden behövs delarna från
den tidigare beskrivna grundställningen (Artikel-nr 710116S / 600004S) och
dessutom delarna för påbyggnaden (Artikel-nr 710130S / 600011S). Paketet för
den första påbyggnaden (Artikel-nr 710130S / 600011S) består av följande delar:
2
1
x7
Pos. Beteckning
1 Vertikalram 2,00 x 0,65 m
2 Vertikalram 1,00 x 0,65 m
3 Stabiliseringssetet
4 Korta fotlist
5 Fotlist
6 Diagonalsträva, ca. 1,89 m
7 Diagonalräcke, ca. 1,77 m
8 Räcke, ca. 1,59 m
9 Säkringsset M5 x 65 mm
10 Låsanordning, Ø 8 mm
11 Belastningsplattform
Grundställning med första påbyggnad
3
4
5
6
7
10
8
9
x16
Artikel-nr.
715012
715029
714305
713506
713001
712707
712813
712806
718860
714411
711007
Styck
1
2
1
2
2
1
1
5
16
7
1
510
