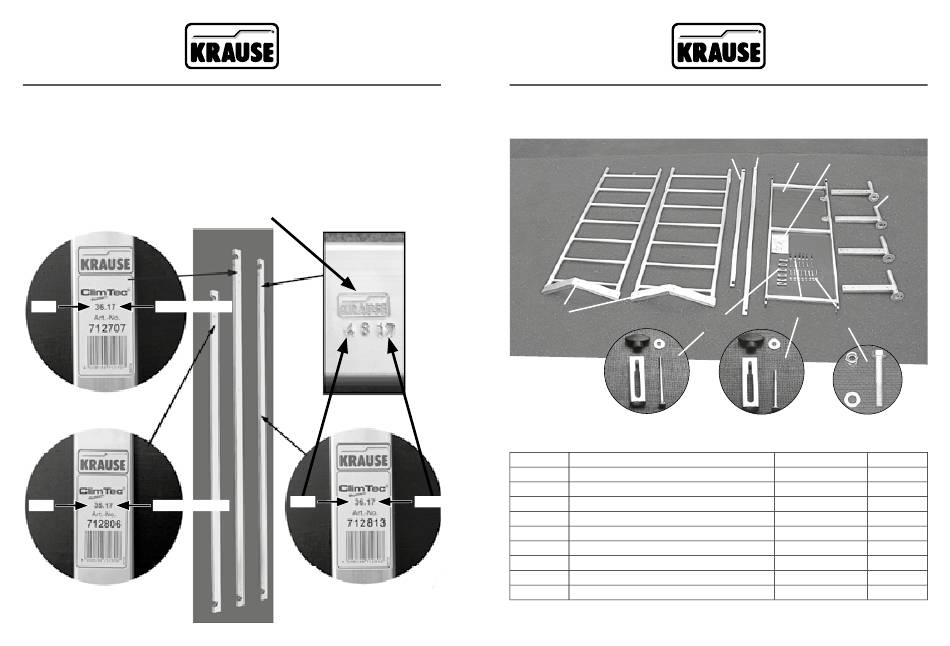

Risk för förväxling
Diagonalsträvor och räcken har samma utseende och skiljer bara i längd.
Diagonalsträvorna är ca. 30 cm längre än räckena.
För entydig indetifi ering bör ni se på artikelnumren på typskyltarna.
Den varaktiga märkningen anger tillverkare (KRAUSE) samt vecka och
år för tillverkningen och fi nns på varje vertikalram, räcke och sträva.
vecka tillverkningsår 2017
Diagonal, ca. 1,89 m
Art.-Nr. 712707
vecka tillverkningsår 2017
Räcke, ca. 1,59 cm
Art.-Nr. 712806
505
vecka tillverkningsår 2017
Diagonalräcke, ca. 1,77 m
Art.-Nr. 712813
4.2 Uppbyggnad av grundställning utan påbyggnad
Grundpaketet (Artikel-nr 710116S / 600004S)
1
x2
Grundpaketet (Artikelnummer 710116S / 600004S) består av följande delar:
Pos. Beteckning
1 Grundram
2 Räcke, ca. 1,59 m
3 Diagonalsträva, ca. 1,89 m
4 Belastningsplattform
5 Uppbyggnadsanvisning
6 Travers
7 Skruvar till traverser M8 x 50 mm
8 Säkringsset M5 x 65 mm
9 Säkringsset M5 x 85 mm
3
2
4
5
8
7
9
x4
x8
Artikel-nr.
715067S
712806
712707
711007
560711
714008
718891
718860
711007
Grundställning
6
Styck
2
1
1
1
1
4
8
4
1
