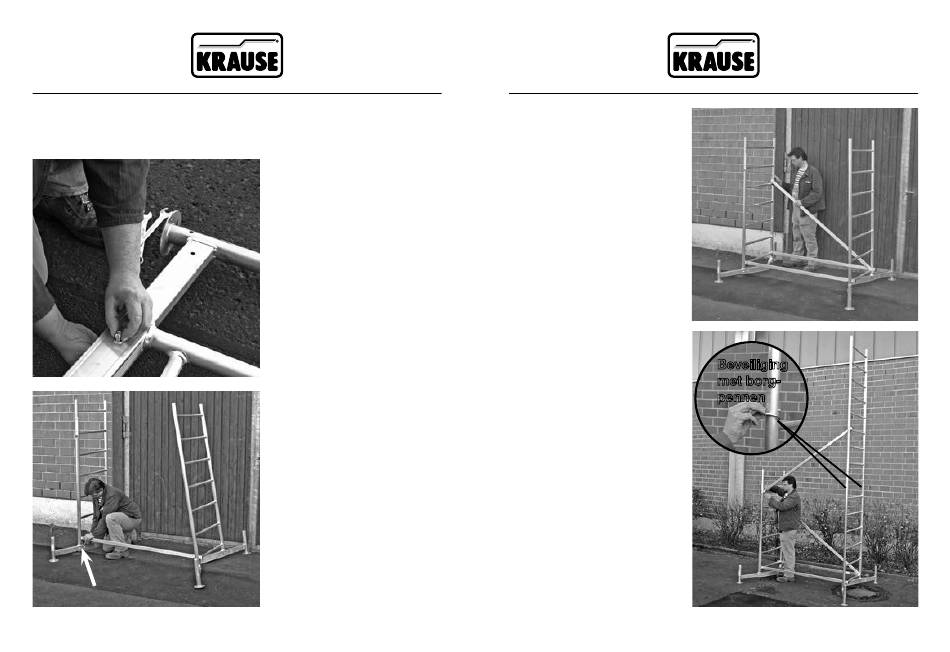

Montagestappen voor de montage van de basis-
steiger met eerste slag
M 5 x 65 mm
Basissteiger met eerste slag
397
Stap 1
Plaats de poten in de ba-
sisframes en borg de poten
met telkens 2 schroevensets
(718891). De max. uitschu-
iflengte van de poten bedraagt
ca. 350 mm.
Stap 2
Verbind de beide basisframes
met 2 leuningschoren.
Stap 3
Verbind de beide basisframes
met de schoor van de eerste
sport aan de ene zijde met de
vijfde sport aan de andere zijde.
Stap 4
Plaats het verticale frame (2,0
x 0,65 m) op het basisframe.
Borg de steekverbinding met
borgpennen.
Verbind het basisframe met de
schoor van de zesde sport met
de tiende sport aan de tegeno-
verliggende zijde.
Borg de schoren met de
borgsets.
Basissteiger met eerste slag
Beveiliging
met borg-
pennen
