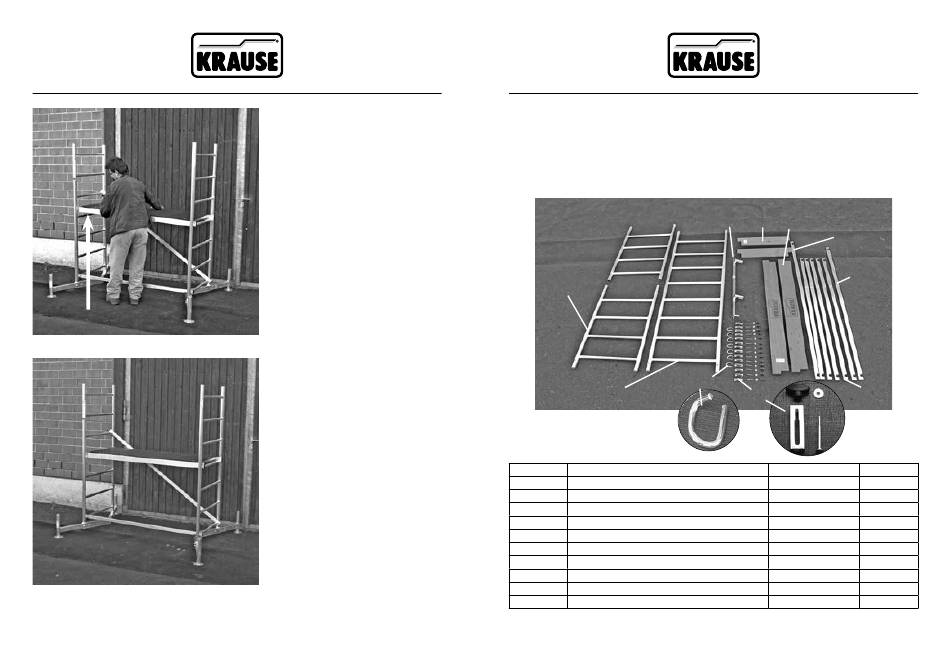

Etape 4
Accrochez la plate-forme de
travail au quatrième barreau.
Sécurisez la plate-forme avec
les kits de sécurité.
L´illustration montre
l´échafaudage de base entière-
ment monté. Avec ce paquet,
la plate-forme de travail ne
doit pas dépasser la hauteur
maximale de 1 m.
4.3 Échafaudage de base avec première rehausse
Les composants décrits précédemment dans l´échafaudage de base (numéro
d´article 710116 / 600004) et les éléments pour la rehausse (numéro d´article
710130 / 600011) sont indispensables pour monter un échafaudage à première
rehausse. Le paquet pour la 1ère rehausse (numéro d´article 710130 / 600011)
contient les éléments suivants:
2
10
1
Pos. Désignation
1 Cadre vertical 2,00 x 0,65 m
2 Cadre vertical 1,00 x 0,65 m
3 Kit de stabilisation
4 Plinthe latérale
5 Plinthe longitudinale
6 Barre diagonale, env. 1,89 m
7 Diagonale pour garde-corps, env. 1,77 m
8 Garde-corps, env. 1,59 m
9 Kit de sécurité M5 x 65 mm
10 Crochet, Ø 8 mm
Échafaudage de base avec première rehausse
3
4 5
6
7
8
9
N° d´article Unité
715012 1
715029 2
714305 1
713506 2
713001 2
712707 1
712813 1
712806 5
718860 16
714411 7
