M 5 x 65 mm
241
Trin 3

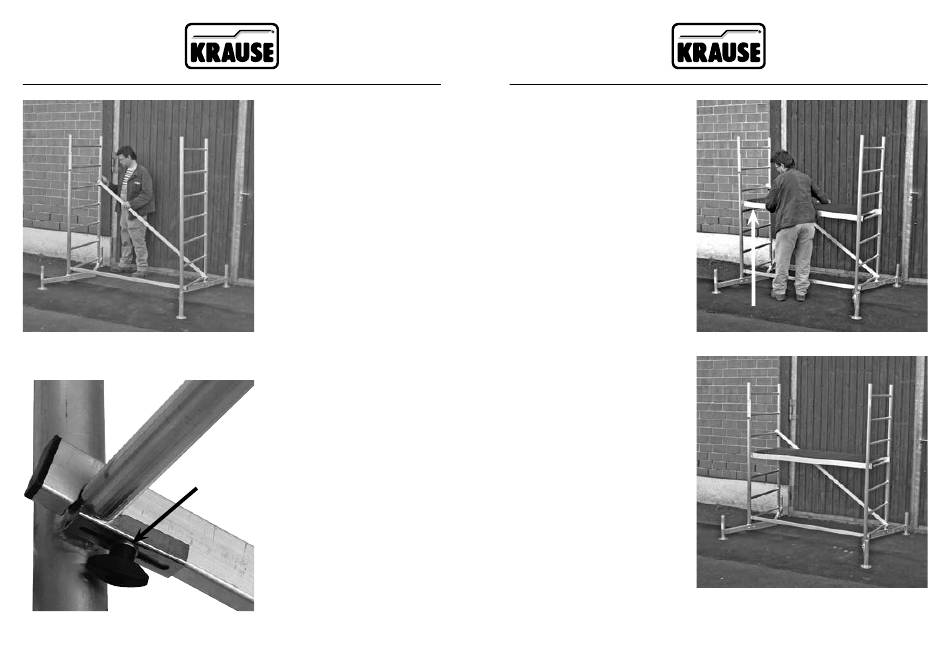

Forbind de to grundrammer
med diagonalen på nederste
trin i den ene side, og femte trin
i den anden side.
VIGTIGT:
Sørg for, at
stiverne altid er fast forbundne
med trinene, ved at anbringe
fikseringssættene som vist på
billedet og dreje fløjmøtrikken
godt fast.
Det er vigtigt altid at sikre
gelænderlister og diagonale
stivere samt dækkene med
fikseringssættene!
Grundmodul
Trin 4
Hægt dækket fast på fjerde trin.
Dækket sikres med fikserings-
sættene.
På billedet ses det færdigt
monterede grundmodul
Dækket i denne pakke må
ikke anbringes højere end
maks. 1 meter.
M 5 x 85 mm
Grundmodul
