Montagesteg för uppbyggnad av grundställningen
M 5 x 65 mm
507

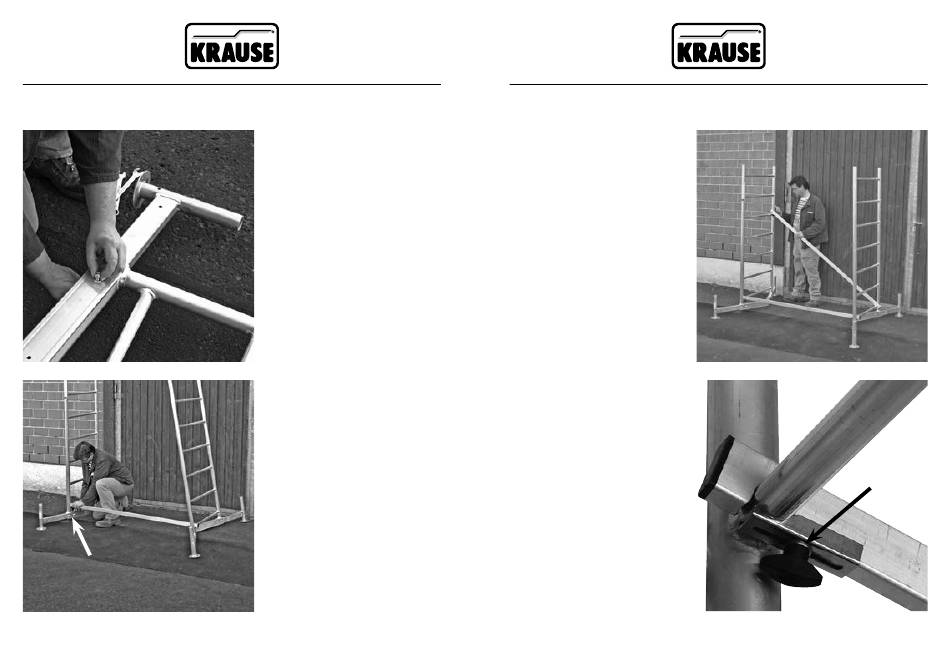

Steg 1
Skjut in traverserna i
grundramen och säkra
traverserna med vardera 2
skruvsatser (M8 x 50 mm). Den
maximalt utskjutande delen av
traversen är ca. 350 mm.
Steg 2
Förbind de båda
grundramarna med
räcke.
Grundställning
Steg 3
Förbind de båda grundramarna
med diagonalsträvan från den
understa tvärslån till den femte
på andra sidan.
VIKTIGT:
Se till att strävorna alltid är
fast förbundna med tvärslårna,
genom att sätta på säkrings-
seten och dra åt vingmuttrarna.
Ni måste ovillkorligen säkra
räcken och diagonalsträvor,
liksom belastningsplattformar
med säkringsset.
Grundställning
M 5 x 65 mm
508
