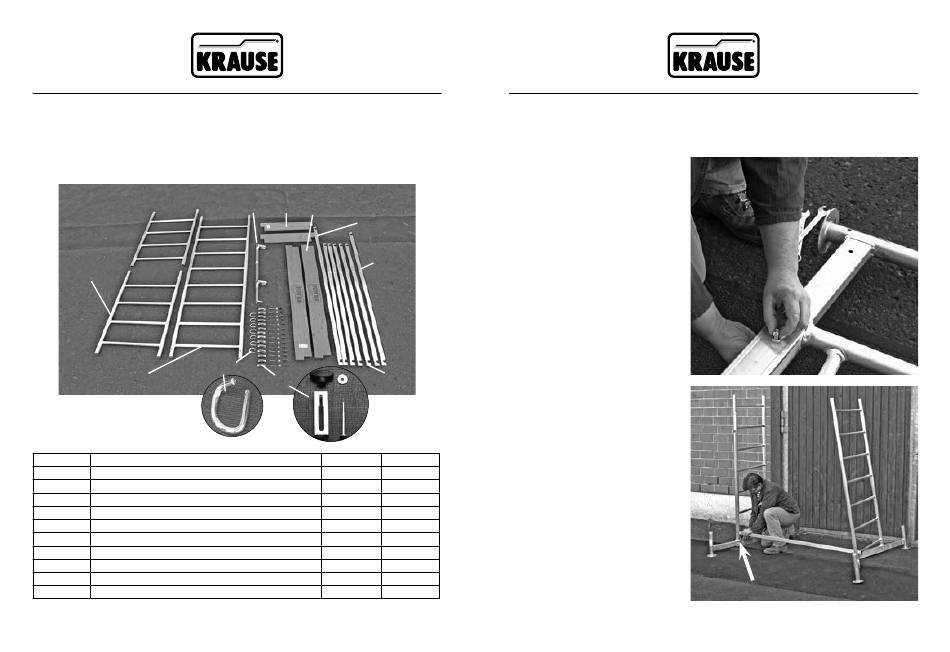

4.3 Perustelineet yhdellä lisäkerroksella
Yhdellä lisäkerroksella varustettuihin telineisiin tarvitaan edellä kuvattu
perustelinesarja (tuotenumero 710116 / 600004) sekä lisäksi lisäkerroksen osat
(tuotenumero 710130 / 600011). Yhden lisäkerroksen osapaketti
(tuotenumero 710130 / 600011) sisältää seuraavat osat:
2
1
x7
Nro Nimitys
1 Pystykehikko 2,00 x 0,65 m
2 Pystykehikko 1,00 x 0,65 m
3 Seinän välike
4 Poikkilauta
5 Pitkittäislauta
6 Viistotuki, n. 1,89 m
7 Kaideviistotuki n. 1,77 m
8 Kaidetuki, n. 1,59 m
9 Varmistussarja M5 x 65 mm
10 Kiertosokka, Ø 8 mm
Perustelineet yhdellä lisäkerroksella
319
3
4 5
6
7
10
8
9
x16
Tuotenro
715012
715029
714305
713506
713001
712707
712813
712806
718860
714411
Perustelineiden ja yhden lisäkerroksen
kokoamisen asennusvaiheet
Vaihe 1
Vie poikkipalkit peruskehik-
kojen sisään ja kiinnitä palkit
paikalleen kukin 2 ruuvisarjalla
(718891).
Poikkipalkin suurin ulosveto-
matka on n. 350 mm.
Vaihe 2
Yhdistä molemmat peruskehi-
kot toisiinsa 2 kaidetuen avulla.
Kpl
1
2
1
2
2
1
1
5
16
7
M 5 x 65 mm
Perustelineet yhdellä lisäkerroksella
