M 5 x 85 мм
Базовая конструкция
167

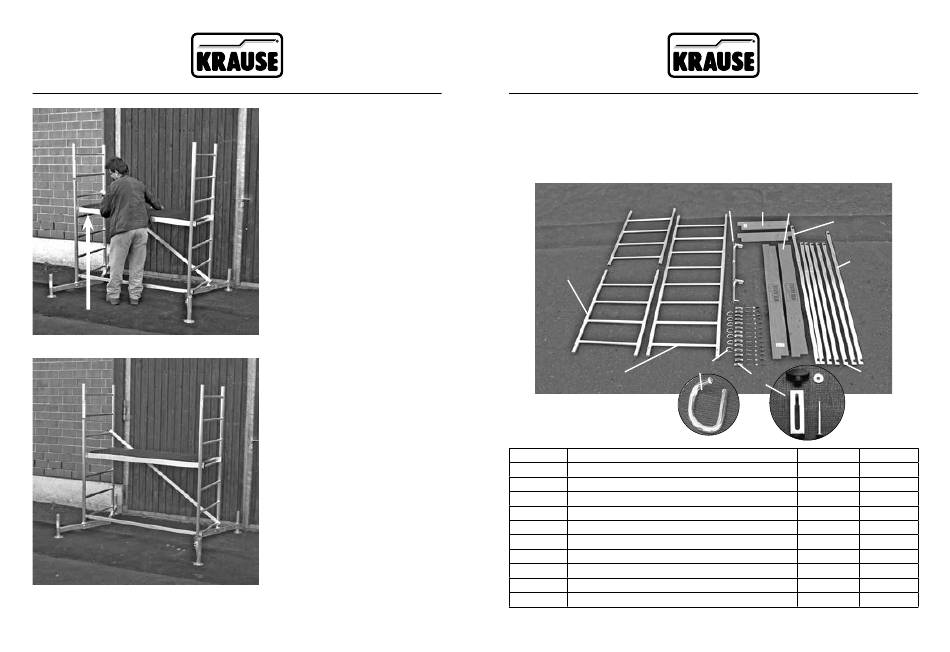

Действие 4
Навесьте помост на четвёртую
перекладину. Закрепите его
страховочным зажимом
На снимке изображены
смонтированные подмости
Высота помоста у данного
пакета не должна превышать
максимальную высоту 1м.
4.3 Базовая конструкция с первой надстройкой
Для этих подмостей используются детали описанной выше базовой
конструкции (Арт. № 710116 / 600004) и дополнительно детали первой
надстройки (Арт. № 710130 / 600011) Пакет первой надстройки (Арт. № 710130
/ 600011) состоит из следующих частей.
2
10
1
x7
поз. Наименование
1 Вертикальная рама 2 х 0,65 м
2 Вертикальная рама 1 х 0,65 мм
3 Якорная крепёжная труба
4 Торцевой борт
5 Продольный борт
6 Диагональная перекладина, 1,89 м
7 Диагональная перекладина, 1,77 м
8 Г оризонтальная перекладина, 1,59 м
9 Страховочный зажим М 5х65 мм
10 Замыкатель
Базовая конструкция с первой надстройкой
3
4
5
6
7
8
9
x16
Арт. № кол-во
715012 1
715029 2
714305 1
713506 2
713001 2
712707 1
712813 1
712806 5
718860 16
714411 7
168
