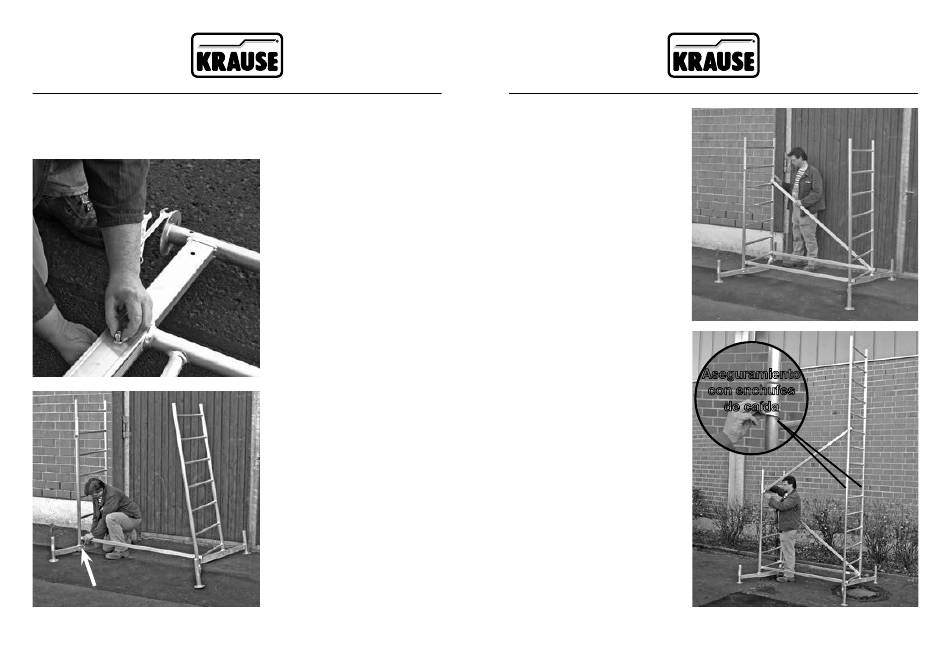

Pasos de trabajo para el montaje del andamio
básico con el primer piso
M 5 x 65 mm
Andamio básico con primer piso
283
Paso 1
Introduzca los travesaños en el
bastidor básico y asegure cada
uno de los travesaños con 2
juegos de tornillos (718891).
La extracción máx. del
travesaño es de aprox. 350 mm.
Paso 2
Una ambos bastidores básicos
con 2 puntales de la barandilla.
Paso 3
Una ambos bastidores básicos
con el travesaño diagonal
desde el peldaño inferior por un
lado, hasta el quinto peldaño
del otro lado.
Paso 4
Coloque el bastidor vertical
(2,0x0,65 m) sobre el bastidor
básico y asegure la unión
enchufable con enchufes de
caída.
Una el bastidor básico con el
travesaño diagonal desde el
sexto peldaño hasta el décimo
peldaño del lado opuesto.
Asegure los travesaños diago-
nales con juegos de seguridad.
Andamio básico con primer piso
Aseguramiento
con enchufes
de caída
