Lešení lze v případě potřeby dodatečně upevnit ke zdi pomocí stabilizační sady.
T o slouží k další stabilizaci lešení, nenahrazuje ale předepsaná stabilizační závaží
popř. stabilizátory (viz strana 222).
Pro tento případ použití, ukotvení ve stěně, se použijí šrouby s očkem o průměru 12
mm. Hmoždinky se řídí podle vlastností podloží.
M 5
západka
x
65 mm

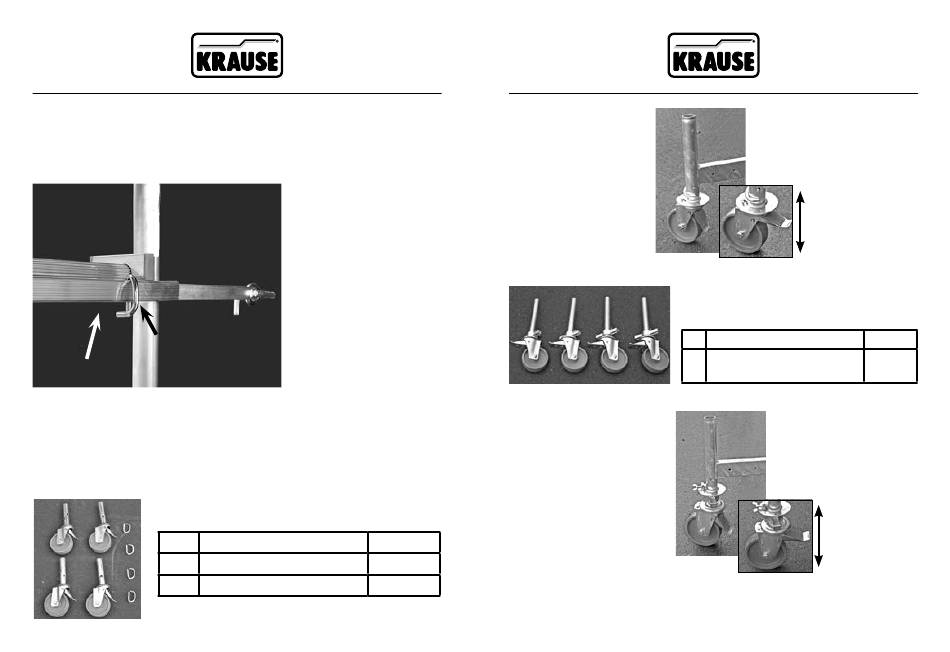

4.8 Zvláštní příslušenství sada pojížděcích koleček, sada
výškově nastavitelných pojížděcích koleček
Pojízdné lešení lze doplnit příslušenstvím „Sada pojížděcích koleček" (č. položky
714169) nebo „Sada výškově nastavitelných pojížděcích koleček" (č. položky
914309).
Sada pojížděcích koleček, č. položky 714169 se sklá-
dá z následujících dílů:
pol. název
1 pojížděcí kolečko ø 125 mm
2 zarážkový záchyt
223
Zavěste stabilizační sadu do
šroubů s okem na stěně.
Stabilizační sadu namon-
tujte na příčel pod nejvyšší
plošinou.
Stabilizační sadu zajistěte
pomocí jistící sady.
Zajistěte posuvný díl
stěnového distančního držáku
pomocí západky.
množství
4
4
Montáž pojížděcích
koleček
Před montáží lešení zasuňte
pojížděcí kolečka zdola do
vodící trubky traverz.
Zajistěte spoje západkami.
Sada výškově nastavitelných pojížděcích
koleček, č. položky 914309 se skládá z
následujících dílů:
pol. název
1
Montáž pojížděcích
koleček
Odstraňte křídlové šrouby z
upevňovacích chlopní.
Ještě před montáží lešení pak
zasuňte pojížděcí kolečka zdola
do vodící trubky traverz tak,
aby upevňovací chlopně sahaly
ven vybráním nánožek. Pro
zajištění pojížděcích koleček
nyní křídlové šrouby opět pevně
zašroubujte.
BEZPEČNOSTNÍ POKYN
Zajistěte, aby brzdy pojížděcích
koleček - kromě při pojíždění
lešení - byly zablokované.
brzdící páka nahoře =
nezabržděno
brzdící páka dole
= zabržděno
množství
pojížděcí kolečko ø 150 mm,
výškově nastavitelné
BEZPEČNOSTNÍ
POKYN
Zajistěte, aby brzdy
pojížděcích koleček - kromě
při pojíždění lešení - byly
zablokované.
brzdící páka
nahoře =
nezabržděno
brzdící páka dole
= zabržděno
4
