M 5 x 85 mm
Andamio básico
281

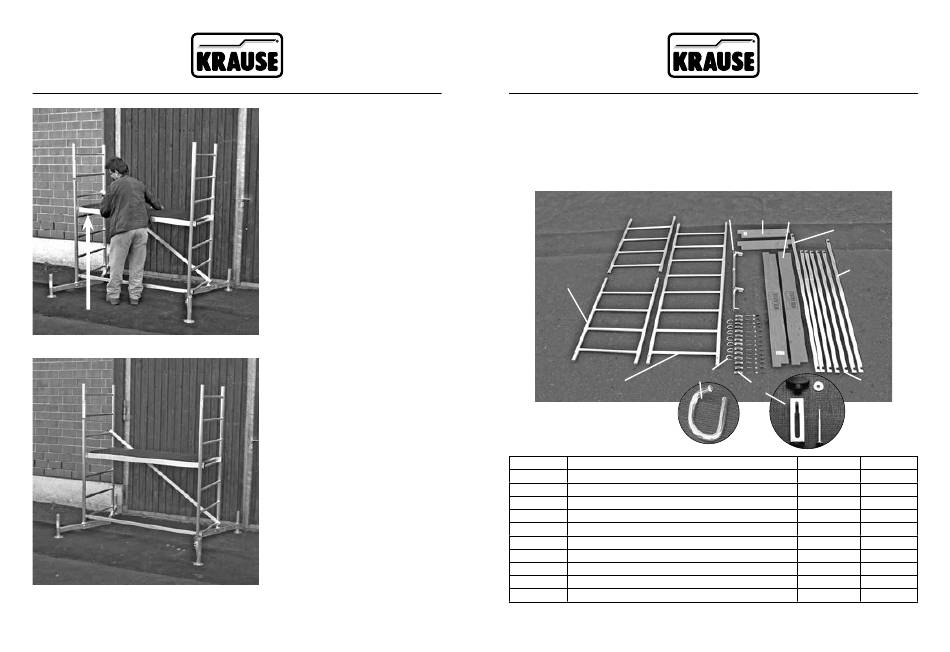

Paso 4
Cuelgue la plataforma de reve-
stimiento en el cuarto peldaño.
Asegure la plataforma de
revestimiento con juegos de
aseguramiento.
La ilustración muestra
el andamio básico
completamente montado.
En este paquete, la plataforma
del revestimiento no puede su-
perar la altura máxima de 1 m.
4.3 Andamio básico con primer piso
Para un andamio básico con primer piso se necesitan elementos del andamio
básico antes descrito (Artículo número 710116 / 600004) y adicionalmente
las piezas para la ampliación (Artículo número 710130 / 600011). El paquete
para el primer piso (artículo número 710130 / 600011) está constituido de los
siguientes elementos:
2
10
1
x7
Pos.
Denominación
1
Bastidor vertical 2,00 x 0,65 m
2
Bastidor vertical 1,00 x 0,65 m
3
Distanciador a la pared
4
Borde transversal
5
Borde longitudinal
6
Travesaño diagonal, aprox. 1,89 m
7
Diagonal de barandilla, aprox.1,77 m
8
Travesaño de barandilla, aprox. 1,59 m
9
Juego de seguridad M5 x 65 mm
10
Enchufe de caída, Ø 8 mm
Andamio básico con primer piso
3
4
5
6
9
x16
Artículo nº
Unid.
715012
1
715029
2
714305
1
713506
2
713001
2
712707
1
712813
1
712806
5
718860
16
714411
7
282
