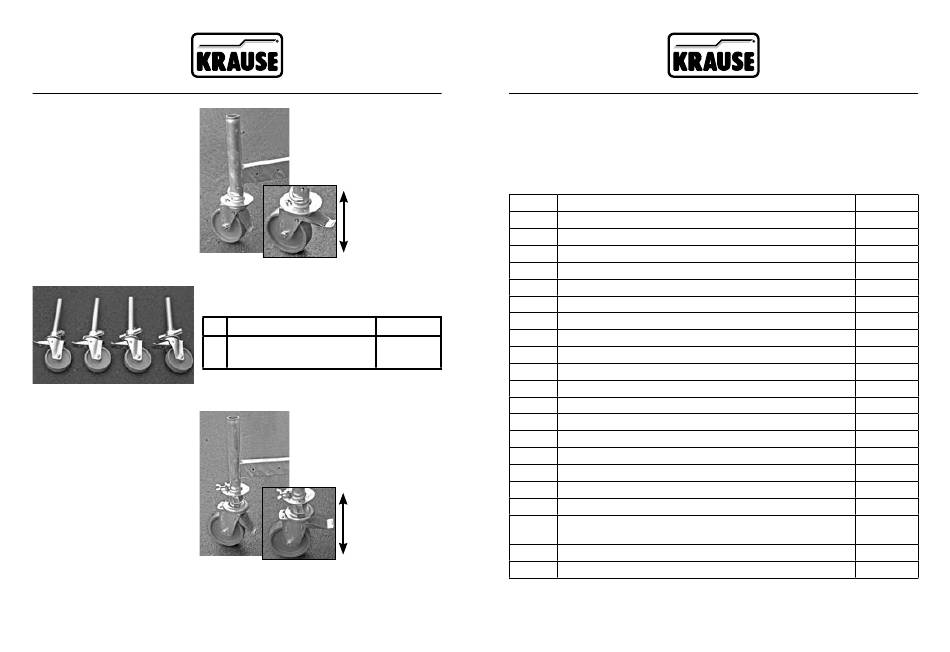

Kerekek szerelése
Mielőtt az állványt felépítené,
csúsztassa a kerekeket alulról
az alaptartó vezető csövébe.
Rögzítse a csatlakozási
pontokat biztosító szeggel.
Az állítható magasságú kerékkészlet, cikkszám:
914309, a következő alkatrészekből áll:
Poz. Megnevezés
1
Kerekek szerelése
A kerekek csavarjait el kell
távolítani. Aztán, mielőtt az
állványt felépítené, csúsz-
tassa a kerekeket alulról az
alaptartó vezető csövébe úgy,
hogy a rögzítő hevederek a
tartók kikönnyítésein keresztül
kibújjanak. Ezután a kerék
rögzítése érdekében a szárnyas
csavarokat ismét szorosan
becsavarozzuk.
149
BIZTONSÁGI UTASÍTÁSOK:
Biztosítsa, hogy a kerekek
fékszerkezete - az állvány
eltolását kivéve - mindig
befékezve legyen.
Fékpedál fenn
= nincs befékezve
Fékpedál lenn
= a kerék befékezett
Mennyiség
Állítható magasságú kerék
4
Ø 150 mm
BIZTONSÁGI UTASÍTÁSOK:
Biztosítsa, hogy a kerekek
fékszerkezete - az állvány
eltolását kivéve - mindig
befékezve legyen.
Fékpedál fenn
= nincs befékezve
Fékpedál lenn
= a kerék befékezett
5. Az állvány lebontása
Minden állvány lebontása a mindenkori felépítési leírás fordított sorrendjében történik.
6. Műszaki adatok
Cikkszámok és az építőelemek súlyadatai
Cikkszám Megnevezés
714305 Stabilizáló szerkezet
714008 Alaptartó
712806 Korlátrúd kb. 1,59 m
712707 Átlós merevítő kb. 1,89 m
712813 Korlát merevítő kb. 1,77 m
715067 Alapkeret
711007 Járólap, átbújó nyílással
713001 Hosszirányú bokaléc
713506 Keresztirányú bokaléc
715012 Függőleges keret 2,0 m
715029 Függőleges keret 1,0 m
718860 Rögzítő szerkezet M5 x 65 mm
718877 Rögzítő szerkezet M5 x 85 mm
718891 Csavarkészlet. 3 részes hatszögletű csavar M8 x 50 mm
714411 Biztosító szeg
714107 Kerék Ø 125 mm
714169 Kerékkészlet 4 Ø 125 mm-es kerék és 4 biztosító szeg
914101 Kerék Ø 150 mm, 115 mm magasságig állítható
Kerékkészlet, 4 kerék Ø 150 mm, 115 mm magasságig
914309
állítható
704306 Ellensúly
714039 Kitámasztó
Súly
Kb. 1,40 kg
Kb. 2,00 kg
Kb. 0,80 kg
Kb. 1,00 kg
Kb. 0,90 kg
Kb. 5,60 kg
Kb. 9,40 kg
Kb. 1,40 kg
Kb. 0,60 kg
Kb. 4,20 kg
Kb. 2,20 kg
Kb. 0,05 kg
Kb. 0,06 kg
Kb. 0,03 kg
Kb. 0,06 kg
Kb. 1,40 kg
Kb. 6,00 kg
Kb. 3,40 kg
Kb. 14,0 kg
Kb. 10,0 kg
Kb. 7,20 kg
150
