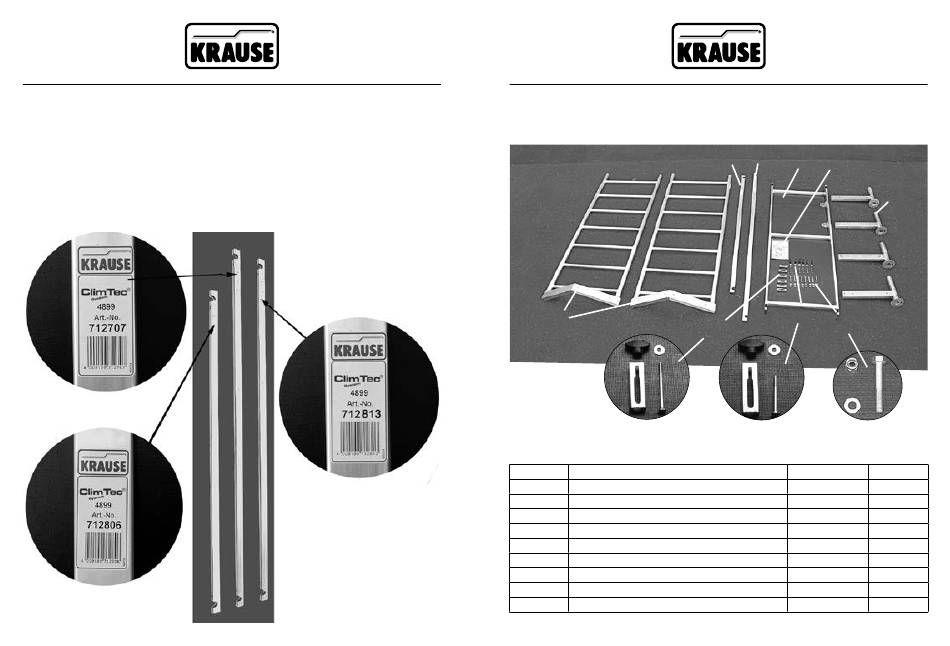

Verwechslungsgefahr
Die Diagonal- und Geländerstreben besitzen die gleiche Bauform und unterschei-
den sich nur in der Länge.
Die Diagonale ist gegenüber der Geländerstrebe um ca. 30 cm länger.
Zur eindeutigen Identifizierung achten Sie bitte auf die Artikel Nummern auf den
Typenschildern.
Diagonale, ca. 1,89 m
Art.-Nr. 712707
Geländerstrebe, ca. 1,59 m
Art.-Nr. 712806
11
Geländerdiagonale, ca. 1,77 m
Art.-Nr. 712813
4.2 Aufbau Grundgerüst ohne Aufstockung
Grundpaket (Artikel Nummer 710116 / 600004)
1
x2
Das Grundpaket (Artikel Nummer 710116 / 600004) besteht aus folgenden Teilen:
Pos. Bezeichnung
1 Grundrahmen
2 Geländerstrebe, ca. 1,59 m
3 Diagonalstrebe, ca. 1,89 m
4 Belagbühne
5 Aufbauanleitung
6 Schiebetraverse
7 Schrauben für Traverse M8 x 50 mm
8 Sicherungsset M5 x 65 mm
9 Sicherungsset M5 x 85 mm
3
2
4
5
8
7
9
x4
x8
Artikel-Nr.
715067
712806
712707
711007
560705
714008
718891
718860
718877
Grundgerüst
6
Stück
2
1
1
1
1
4
8
4
2
12
