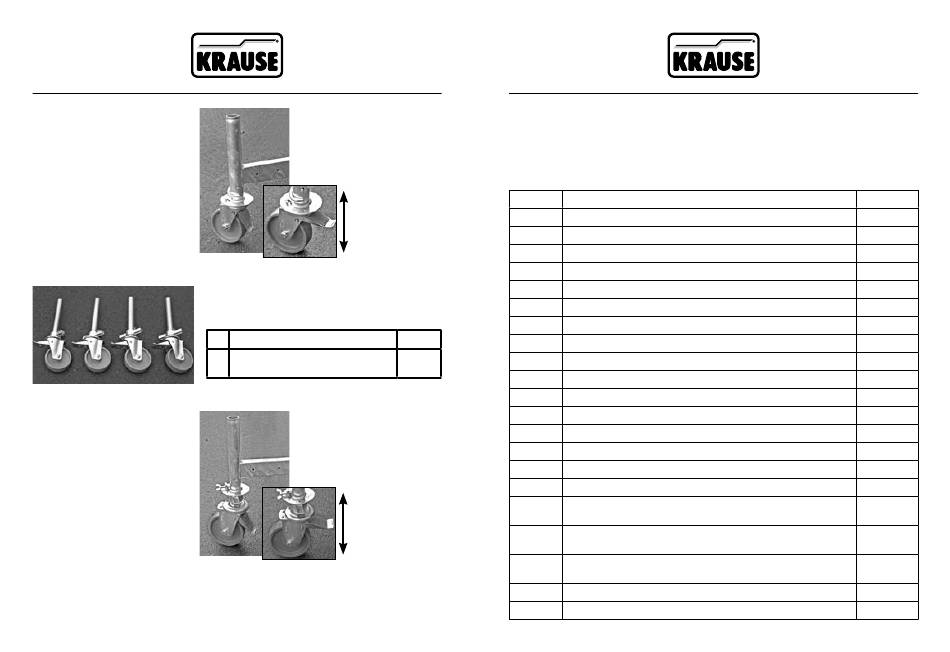

Montáž pojazdných
koliesok
Skôr, ako postavíte lešenie,
zastrčte pojazdné kolieska zdola
do vodiacich rúrok traverzy.
Spojenia zaistite sklopnými
zástrčkami.
Súprava pojazdných koliesok je výškovo
prestaviteľná. Výr. č. 914309 pozostáva z nasledu-
júcich dielov:
Pol. Popis
1
Montáž pojazdných
koliesok
Odstráňte krídlové skrutky z
upevňovacích príchytiek.
Potom skôr, ako postavíte
lešenie, zastrčte pojazdné
kolieska zdola do vodiacich rúrok
traverzy tak, aby upevňovacie
príchytky siahali cez výrezy po-
dstavcových platní. Na zaistenie
pojazdných koliesok naskrutkujte
teraz znova pevne krídlové
skrutky.
607
BEZPEČNOSTNÝ
POKYN
Uistite sa, že sú zaistené
brzdy pojazdných koliesok –
okrem pojazdu lešenia.
Brzdová páka hore
Brzdová páka dole
= zabrzdené
Množstvo
Pojaz. koliesko, Ø150 mm,
výškovo prest.
BEZPEČNOSTNÝ
POKYN
Uistite sa, že sú zaistené
brzdy pojazdných koliesok –
okrem pojazdu lešenia.
Brzdová páka hore
Brzdová páka dole
= zabrzdené
5. Demontáž lešenia
Všetko lešenie treba demontovať v opačnom poradí príslušného popis montáže.
6. Technické údaje
Čísla výrobku a hmotnosti konštrukčných dielov
Výrobok č. Označenie
714305 Stabilizačná súprava
714008 Posuvná traverza
712806 Výstuha zábradlia, cca 1,59 m
712707 Diagonálna výstuha, cca 1,89 m
712813 Diagonála zábradlia, cca 1,77 m
715067 Základný rám
711007 Podlaha plošiny
713001 Pozdĺžna fošňa podlahy
713506 Priečna fošňa podlahy
4
715012 Vertikálny rám 2,0 m
715029 Vertikálny rám 1,0 m
718860 Zabezpečovacia súprava M5 x 65 mm
718877 Zabezpečovacia súprava M5 x 85 mm
718891 Súprava skrutiek, 3-dielna šesťhranná skrutka M8 x 50
714411 Sklopná zástrčka
714107 Pojazdné koliesko Ø 125 mm
714169 Súprava poj. koliesok, 4 kolieska Ø 125 mm a 4 sklopné
zástrčky
Pojazdné koliesko Ø 150 mm, 115 mm, výškovo
914101
prestaviteľné
Súpr. poj. koliesok, 4 kolieska Ø 150 mm, 115 mm, výšk.
914309
prestav.
704306 Vyvažovacie závažie
714039 Výložník
Hmotnosť
cca 1,40 kg
cca 2,00 kg
cca 0,80 kg
cca 1,00 kg
cca 0,90 kg
cca 5,60 kg
cca 9,40 kg
cca 1,40 kg
cca 0,60 kg
cca 4,20 kg
cca 2,20 kg
cca 0,05 kg
cca 0,06 kg
cca 0,03 kg
cca 0,06 kg
cca 1,40 kg
cca 6,00 kg
cca 3,40 kg
cca 14,0 kg
cca 10,0 kg
cca 7,20 kg
