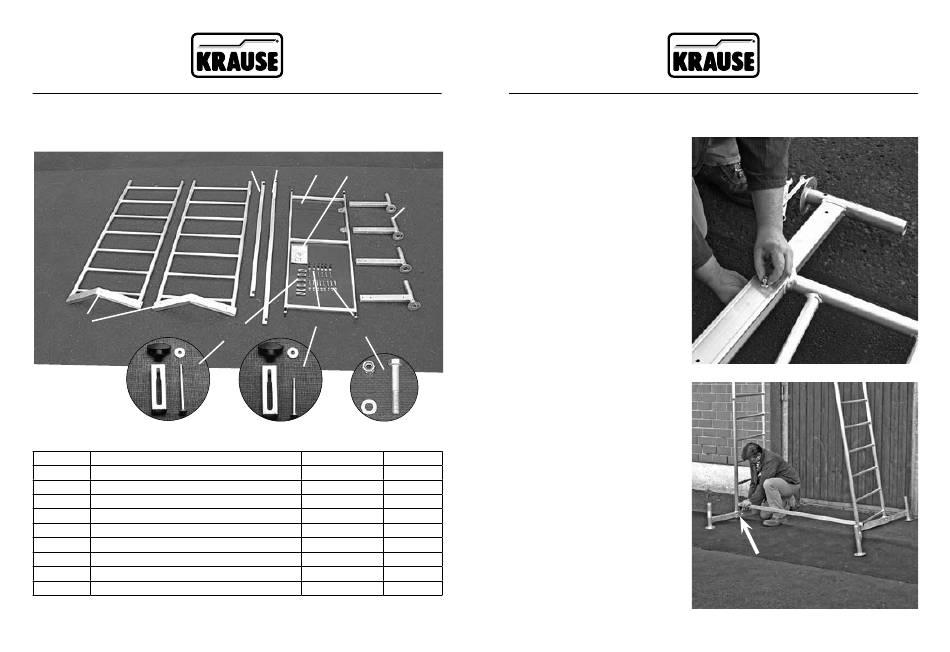

4.2 Opstilling af grundmodul uden tilbygning
Grundpakke (artikel nummer 710116 / 600004)
1
x2
Grundpakken (artikel nummer 710116 / 600004) består af følgende dele:
Pos Betegnelse
1 Grundramme
2 Gelænderliste, ca. 1,59 m
3 Diagonal, ca. 1,89 m
4 Dæk
5 Opstillingsvejledning
6 Travers
7 Skruer til traverser M8 x 50 mm
8 Fikseringssæt M5 x 65 mm
9 Fikseringssæt M5 x 85 mm
239
3
2
4
5
8
7
9
x4
x8
Artikel-nr
715067
712806
712707
711007
560705
714008
718891
718860
718877
Grundmodul
Monteringstrin til opstilling af grundmodulet
Trin 1
Traverserne føres ind i
grundrammen og de fikseres
med hver 2 skruesæt (718891)
6
Traversens kan maks. udskydes
ca. 350 mm.
Trin 2
Forbind de to grundrammer
med gelænderlisten
Stk.
2
1
1
1
1
4
8
4
2
M 5 x 65 mm
Grundmodul
