Montageschritte zum Aufbau des Grundgerüstes
mit erster Aufstockung
M 5 x 65 mm
Grundgerüst mit erster Aufstockung
17

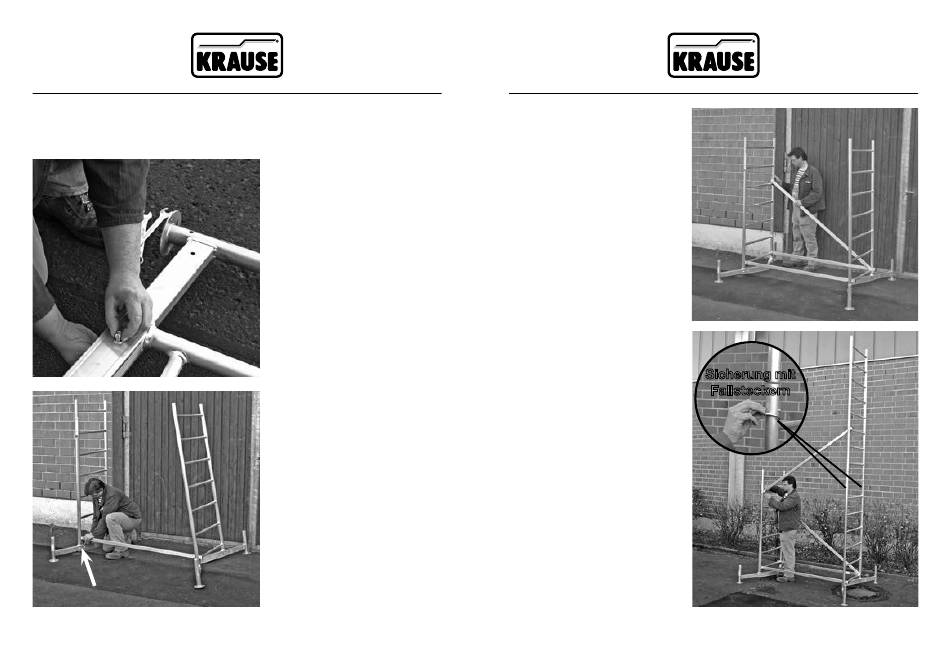

Schritt 1
Führen Sie die Traversen in die
Grundrahmen ein und sichern
Sie die Traversen mit je 2
Schraubensätzen (718891).
Der max. Ausschub der
Traverse beträgt ca. 350 mm.
Schritt 2
Verbinden Sie die beiden
Grundrahmen mit 2
Geländerstreben.
Schritt 3
Verbinden Sie die beiden
Grundrahmen mit der
Diagonalstrebe von der
untersten Sprosse auf der
einen Seite, zur fünften
Sprosse auf der anderen
Seite.
Schritt 4
Stecken Sie den Vertikalrahmen
(2,0x0,65 m) auf den Grund-
rahmen und sichern Sie die
Steckverbindung mit Fall-
steckern.
Verbinden Sie den Grundrahmen
mit der Diagonalstrebe von der
sechsten Sprosse auf die zehnte
Sprosse der gegenübeliegenden
Seite.
Sichern Sie die Diagonalstreben
mit den Sicherungssets.
Grundgerüst mit erster Aufstockung
Sicherung mit
Fallsteckern
