Utasítás:
A szabadon álló állványokat az állvány magasságától függően ellensúlyokkal,
kitámasztókkal és stabilizáló szerkezettel kell biztosítani a feldőlés megakadályozása
érdekében. A 147. oldalon lévő táblázatba megtalálja, hogy adott esetben mennyi
ellensúly és kitámasztó szükséges.
Alapállvány első magasítással
137

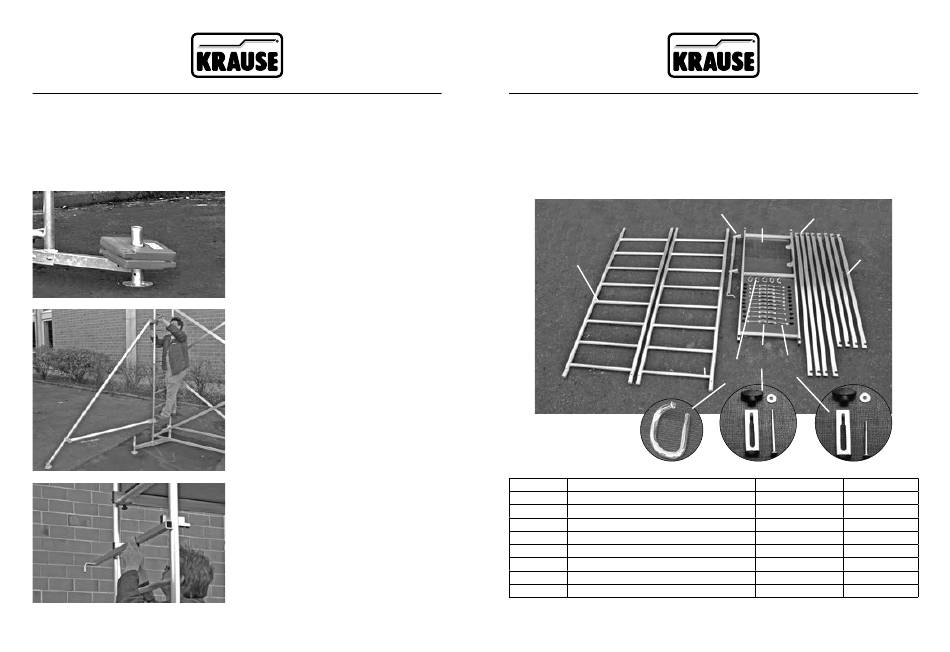

A kép az alaptartón az ellensúly
elhelyezését mutatja.
T ovábbi részletek a 147. oldalon.
A kép a kitámasztó elhelyezését
mutatja.
T ovábbi részletek a 147. oldalon.
A kép a stabilizáló szerkezet
elhelyezését mutatja.
T ovábbi részletek a 148. oldalon.
4.4 Alapállvány első és második magasítással
Az első és második magasítással ellátott állványhoz az alapállványhoz
(cikkszám 710116 / 600004) tartozó, valamint az első magasításhoz tartozó
alkatrészek (cikkszám 710130 / 600011) és a második magasítás alkatrészei
(cikkszám: 710154 / 600028) szükségesek. Az első és második magasítás
csomagja a következő alkatrészekből áll:
1
x5
Poz. Megnevezés
1 Függőleges keret 2,00 x 0,65 m
2 Stabilizáló szerkezet
3 Járólap átbújó nyílással
4 Átlós merevítő kb. 1,89 m
5 Korlátrúd kb. 1,59 m
6 Rögzítő szerkezet M5 x 65 mm
7 Rögzítő szerkezet M5 x 85 mm
8 Biztosító szeg Ø 8 mm
Alapállvány első és második magasítással
2
4
3
5
7
6
8
x2 x18
Cikkszám Mennyiség
715012
714305
711007
712707
712806
718860
718877
714411
2
1
1
4
4
18
2
5
