ANVISNING:
Fristående ställningar måste säkras mot tippning, allt efter höjden, med ballast-
vikter, utliggare och stabiliseringssetet. Det nödvändiga antalet ballastvikter och
utliggare kan ni få från tabellen på sidan 529.
Grundställning med första påbyggnad
517

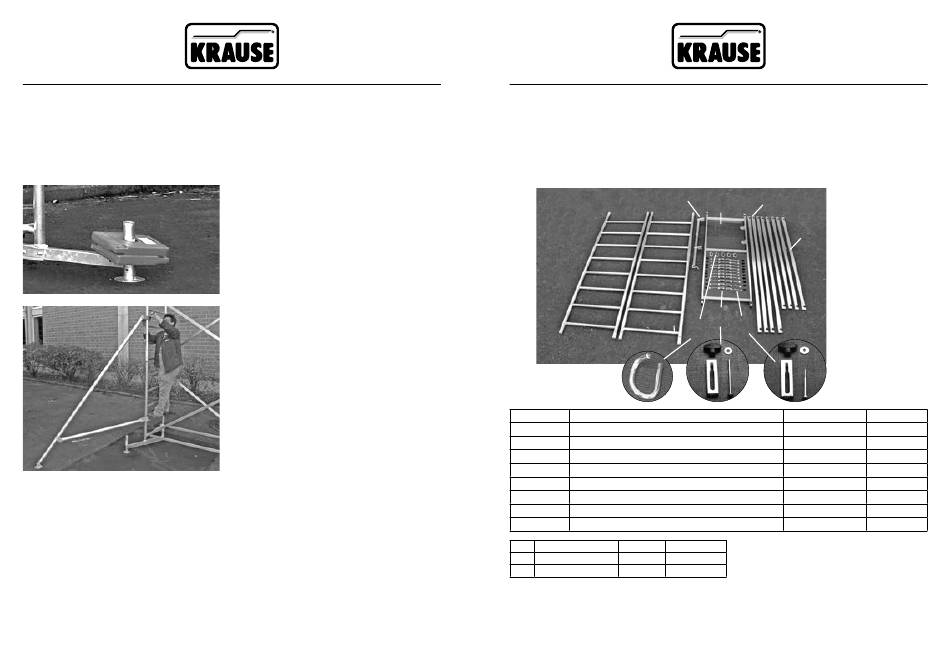

Bilden visar pålagd ballast på
traversen.
Ytterligare detaljer på sidan 529.
Bilden visar påmontering av stödben.
Traversens nedre stag monteras
vågrätt. Det översta staget monteras
så att fotplattan ligger tät mot
underlaget. Riktningen motsvarar
V-traversen.
4.4 Grundställning med första och andra påbyggnad
För en ställning med första och andra påbyggnad, behövs delarna till
grundställningen (Artikel-nr 710116S / 600004S), liksom de ytterligare delarna
till den första påbyggnaden (Artikel-nr 710130S / 600011S) och delarna till den
andra påbyggnaden. Paketet för den andra påbyggnaden (Artikel-nr 710154S /
600028S) består av följande delar:
1
x5 x2
Pos. Beteckning
1 Vertikalram 2,00 x 0,65 m
2 Stabiliseringssetet
3 Belastningsplattform med lucka
4 Diagonalsträva, ca. 1,89 m
5 Räcke, ca. 1,59 m
6 Säkringsset M5 x 65 mm
7 Säkringsset M5 x 85 mm
8 Låsanordning, Ø 8 mm
Pos Beskrivning Antal Artikel-nr.
1 Lutande stege 1 121318
2 Bottenplattform 1 711007
Grundställning med första och andra påbyggnaderna.
4
2
5
7
6
8
x18
Artikel-nr.
715012
714305
711007
712707
712806
718860
718877
714411
Enligt arbetsmiljöverkets föreskrift
skall för ställningar högre än 2,50
m en lutande stege användas för
uppstigning.
Styck
2
1
1
4
4
18
2
5
