Pasos de trabajo para el montaje del andamio
básico
M 5 x 65 mm
Andamio básico
279

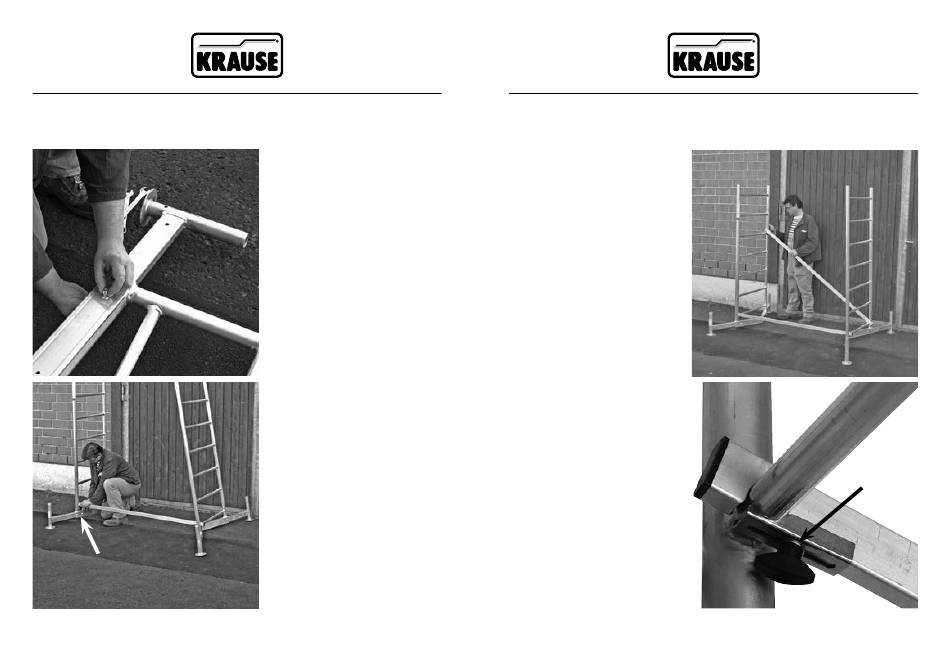

Paso 1
Introduzca los travesaños en el
bastidor básico y asegure cada
uno de los travesaños con
2 juegos de tornillos M8 x 50
mm.
La extracción máx. del travesa-
ño es de aprox. 350 mm.
Paso 2
Una ambos bastidores básicos
con el puntal de la barandilla.
Paso 3
Una ambos bastidores básicos
con el travesaño diagonal
desde el peldaño inferior por un
lado, hasta el quinto peldaño
del otro lado.
IMPORTANTE:
Observe que los travesaños
estén firmes en cada caso, me-
diante la colocación de juegos
de seguridad como se ilustra
y apretando los tornillos de ma-
riposa, unidos a los peldaños.
¡Asegure imprescindiblemente
los travesaños de barandilla y
diagonal así como la plataforma
de revestimiento con los juegos
de seguridad!
Andamio básico
M 5 x 65 mm
