4.2 Perustelineiden kokoaminen ilman lisäkerroksia

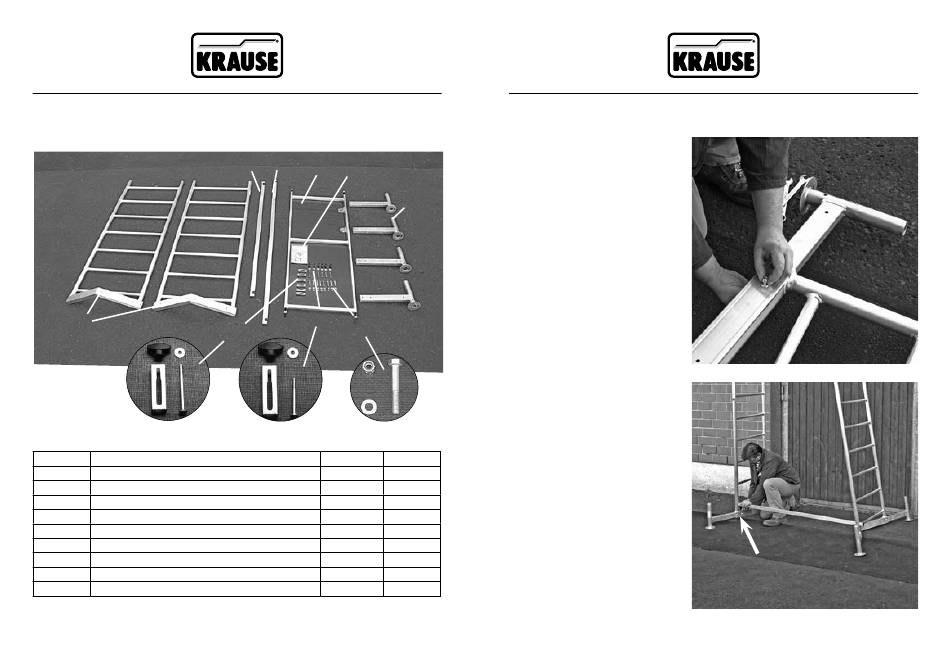

Peruspaketti (tuotenumero 710116 / 600004)
1
x2
Peruspakettiin (tuotenumero 710116 / 600004) kuuluvat seuraavat osat:
Nro Nimitys
1 Peruskehikko
2 Kaidetuki, n. 1,59 m
3 Viistotuki, n. 1,89 m
4 Lattialava
5 Kokoamisohje
6 Työntöpoikkipalkki
7 Työntöpoikkipalkin ruuvit M8 x 50 mm
8 Varmistussarja M5 x 65 mm
9 Varmistussarja M5 x 85 mm
Perustelineet
315
3
2
4
5
8
7
9
x4
x8
Tuotenro
715067
712806
12707
711007
560705
714008
718891
718860
718877
Perustelineiden kokoamisvaiheet
Vaihe 1
Vie poikkipalkit peruskehik-
kojen sisään ja kiinnitä palkit
paikalleen kukin 2 ruuvisarjalla
6
M8 x 50 mm.
Poikkipalkin suurin ulosveto-
matka on n. 350 mm.
Vaihe 2
Yhdistä molemmat peruskehikot
toisiinsa kaidetuen avulla.
Kpl
2
1
1
1
1
4
8
4
2
M 5 x 65 mm
