2. Yükseltme
1. Yükseltme
Alt İskele
C 0 8 0
0 0 2
D
Balast ağırlığı tablosu, ayak kolu dışarıya sürülü, serbest duran iskelelerde yüksek-
likleri ve kurulum türüne bağlı olarak kaç tane balast ağırlığı veya destek kolunun
kullanılması gerektiğini belirtir. Ayak kolu dışarıya sürülmediği durumda, alt iskele
için 4 adet balast ağırlığı ve tek yükseltmeli alt iskele için 20 adet balast ağırlığı ge-
rekmektedir. Çift yükseltmeli alt iskelenin, ayak kolu içeri sürülü vaziyette kurulması
yasaktır.

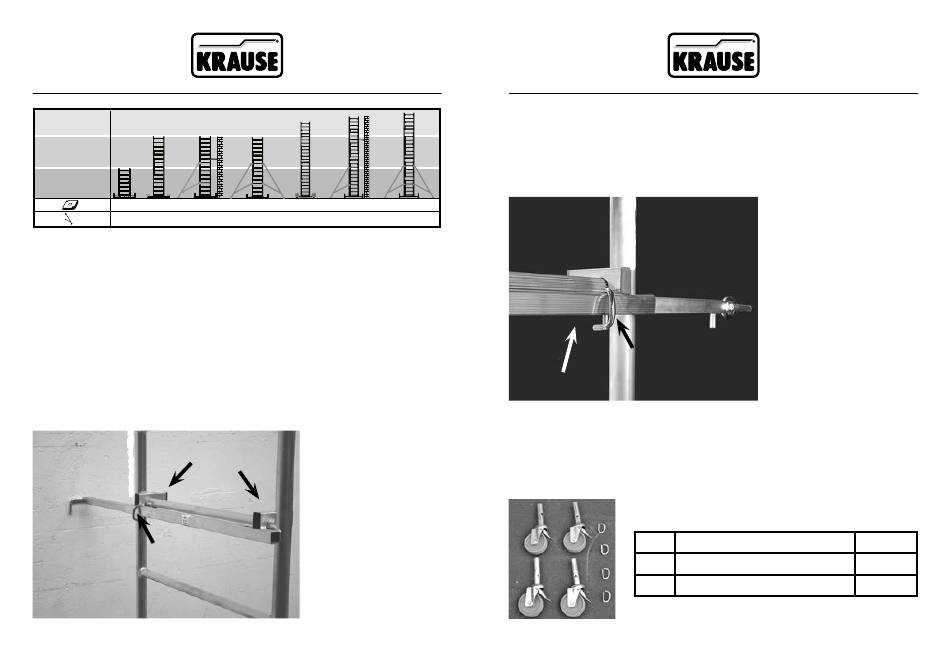

4.7 Duvar Dayaması
İskelenin cephe iskelesi olarak kullanılması halinde, iskelenin sabitleme takımı
yardımıyla duvara karşı dayandırılması mümkündür. Sabitleme takımları
iskelenin duvara karşı devrilmesini önler.
Sabitleme takımı kullanıldığında, bunların daima üst platformun altında bir yerde
monte edilmesine dikkat edilmelidir.
M 5
x
65 mm
Firkete
643
0 20 0 0
4 0 2 4
Sabitleme takımını,
üst platformun hemen
altındaki ilk basamağa
monte ediniz.
Dayamaları sabitleme
takımları ile sabitleyiniz.
Sabitleme takımının
kaydırmalı kısmını
bir firkete ile
sabitleyiniz.
İskele gerektiğinde, sabitleme takımı kullanılarak ek olarak duvara karşı
dayandırılabilir. Bu önlemle iskelenin daha sağlam duruşu sağlansa da, kullanılması
şart koşulan balast ağırlıkları veya destek kollarının gereğini kaldırmaz (bkz.
sayfa 643). Duvara ankraj yapılarak dayandırılması halinde, 12 mm çapında halka
vidaların kullanılması gerekmektedir. Kullanılacak dübeller, duvarın yapısına göre
seçilmelidir.
M 5
Firkete
x
65 mm
4.8 Özel Donanım: Tekerlek Takımı, Yüksekliği Ayarlanabilen Tekerlek
Takımı
Hareketli Alüminyum İş İskelesi, "T ekerlek T akımı" (Ürün No. 714169) veya
"Yüksekliği Ayarlanabilen T ekerlek T akımı" (Ürün No. 914309) donanımları ile
donatılabilir.
Tekerlek Takımı, Ürün No. 714169, aşağıdaki bileşenlerden
oluşur:
No. T anımı
1 T ekerlek, Ø 125 mm
2 Firkete
Sabitleme takımını, duvardaki
dayama vidasının halkasına
asınız.
Sabitleme takımını, üst
platformun hemen altındaki
ilk basamağa monte ediniz.
Dayamayı sabitleme
takımlarını kullanarak
sabitleyiniz.
Sabitleme takımının
kaydırmalı kısmını bir firkete
ile sabitleyiniz.
Miktarı
4
4
