Ved behov kan stillaset i tillegg festes til veggen med stabiliseringssettet. Dette
gir stillaset ytterligere stabilitet, men erstatter ikke de foreskrevne ballastvek-
tene hhv. utleggerne (se side 450). Hvis man skal benytte stillaset på denne
måten, forankring i veggen, må man benytte ringskruer med et tverrsnitt på
12 mm. Pluggen retter seg etter underlagets beskaffenhet.
M 5
Festekrok
x
65 mm

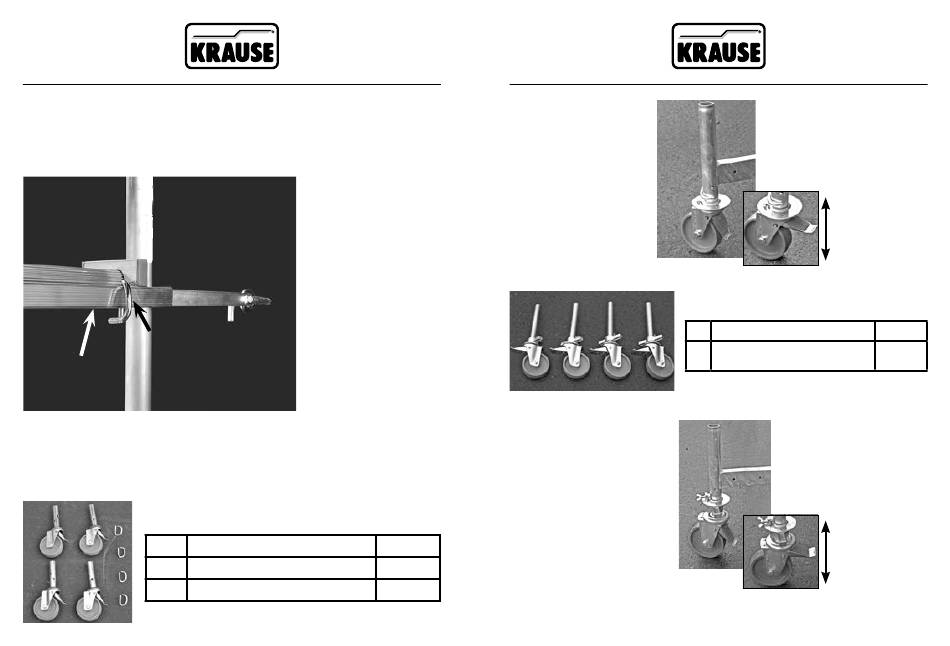

4.8 Spesialtilbehør transporthjulsett, høydejusterbart
transporthjulsett
Transportstillas kan kompletteres med tilleggsutstyret „Transporthjulsett" (artik-
kelnummer 714169) eller „Høydejusterbart transporthjulsett" (artikkelnr. 914309).
Transporthjulsettet, artikkelnr. 714169, består av følgende
deler:
Pos Beskrivelse
1 Transporthjul, Ø 125 mm
2 Festekrok
451
Heng inn stabiliserings-
settet i ringskruen på
veggen.
Monter stabiliserings-
settet på sprossen
under den øverste
dekkplattformen.
Sikre holderen ved hjelp
av sikringssettene.
Stans skyvedelen til
stabiliteringssettet med
en festekrok.
Mengde
4
4
Montering av trans-
porthjulene
Før du bygger opp stil-
laset må du stikke trans-
porthjulene inn i styrerøret
til traversene nedenfra.
Sikre forbindelsene med
festekrokene.
Høydejusterbart transporthjulsett,
artikkelnr. 914309, består av følgende deler:
Pos Beskrivelse
Montering av transport-
hjulene
Fjern vingeskruene fra festelas-
kene. Før stillaset bygges opp
må du stikke transporthjulene
inn i styrerøret til traversene
nedenfra, slik at festelaskene
kommer gjennom utsparingene
til fotplatene. For sikring av
transporthjulene, skrur du nå
fast vingeskruene igjen.
SIKKERHETSINSTRUKS
Forsikre deg om at transport-
hjulenes bremser - unntatt ved
flytting av stillaset- er festlåst.
Bremsespak
oppe = ubremset
Bremsespak nede
= bremset
Transporthjul, Ø 150 mm,
1
høydejusterbart
SIKKERHETSIN-
STRUKS
Forsikre deg om at
transporthjulenes bremser
- unntatt ved flytting av
stillaset- er fastlåst.
Bremsespak oppe
= ubremset
Bremsespak nede
= bremset
Mengde
4
