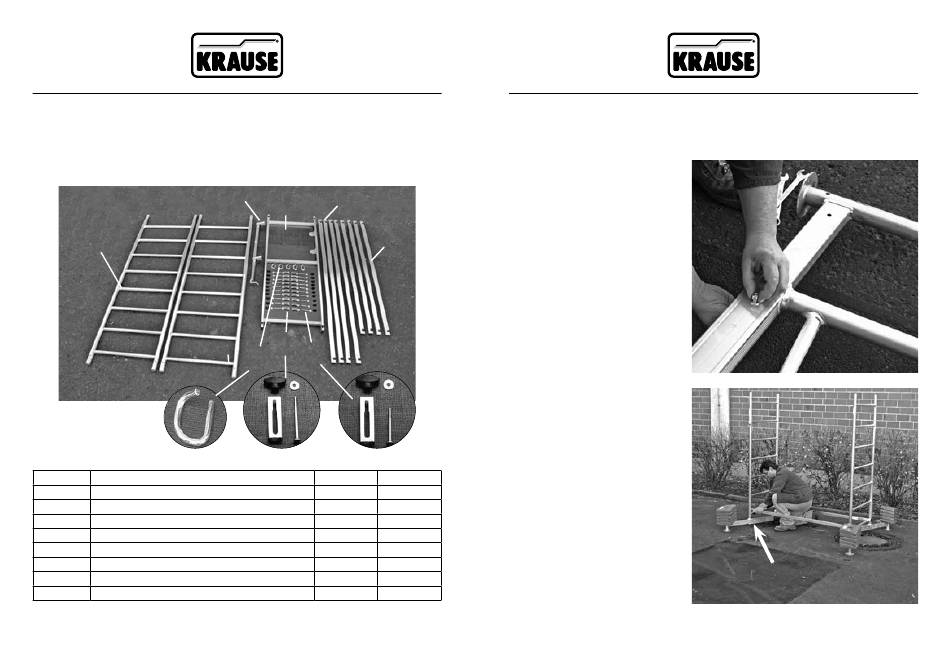

4.4 Osnovni oder s prvim in drugim poviškom
Za oder s prvim in drugim poviškom so potrebni deli iz osnovnega odra (izdelek
številka 710116 / 600004) in dodatno deli prvega poviška (izdelek številka 710130
/ 600011) in deli drugega poviška. Paket za drugi povišek (izdelek številka 710154 /
600028) je sestavljen iz naslednjih delov:
1
x5
Pos. Oznaka
1 Vertikalni okvir 2,00 x 0,65 m
2 Stabilizacijski set
3 Ploščad z lino
4 Diagonala, ca. 1,89 m
5 Prečka, ca. 1,59 m
6 Varnostni set M5 x 85 mm
7 Varnostni set M5 x 85 mm
8 Zatič, Ø 8 mm
Osnovni oder s prvim in drugim poviškom
557
2
4
3
5
7
6
8
x2 x18
Izdelek št. Količina
715012
714305
711007
712707
712806
718860
718877
714411
Montažni koraki za postavitev osnovnega odra s
prvim in drugim poviškom
1. korak
T raverze vstavite v osnovni okvir
in jih zavarujte s po 2 setoma vija-
kov. Največji izvlek traverze znaša
ca. 350 mm.
2. korak
Osnovna okvirja povežite z 2
prečkama. Prečki zavarujte z
varnostnim setom.
Opozorilo:
Na sliki je oder zavarovan z
2
obtežilnimi utežmi. T e uteži so
1 pri prostostoječih odrih obvezne
za varno postavitev! Upoštevajte
1
navodila za obtežitev na strani
4
564!
4
18
2
5
M 5 x 65 mm
Osnovni oder s prvim in drugim poviškom
